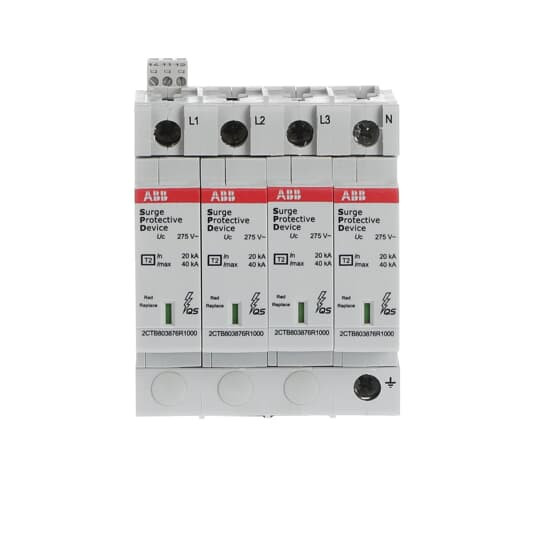

01233236 ABB OVR T2 4L 40-275 P TS QS Typ2 f.230/400V
OVRT24L40-275PTSQS
3660308520555
2CTB803873R5200
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 0,48 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369095 |
Mit Fernmeldekontakt | ja |
Prüfklasse Typ 2 | ja |
Montageart | sonstige |
Baugröße | 4 TE |
Schutzpegel | 1.25 kV |
Höchste Dauerspannung AC | 275 V |
Nennableitstoßstrom (8/20) | 20 kA |
Nennspannung AC | 230 V |
Schutzpegel L-N | 1.25 kV |
Signalisierung am Gerät | optisch |
Anzahl der Leiter (ohne Erde) | 4 |
Schutzpegel N-PE | 1.25 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
Netzform TN | ja |
Netzform TN-S | ja |
Netzform TN-C-S | ja |
Max. Ableitstoßstrom (8/20) | 20 kA |
Kurzschlussfestigkeit (Isccr) | 100 kA |
Höchste Dauerspannung DC | 350 V |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
Kurzbeschreibung | OVR T2 4L 40-275 P TS QS SPD Typ 2 für 230/400V TN-S |
