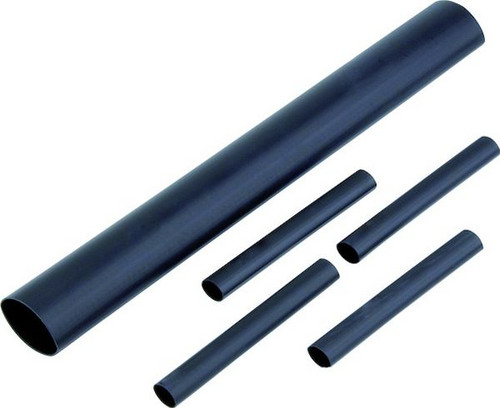

01232850 3M 91-AH 20-5N Warmschrumpf-Verbinder
91-AH 20-5N
8712403581681
7000099517
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
240 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die 3M™ 91-AH ist eine Warmschrumpf-Verbindungsgarnitur für Crimpverbinder, die auf niedrige Spannungen ausgelegt ist. Sie eignet sich für 4- oder 5-adrige, nicht geschirmte und nicht armierte isolierte Niederspannungs-Kunststoffkabel mit bis zu 0,6/1 kV (gemäß HD 603 und IEC 60502-1). Der Kabelquerschnittsbereich beträgt 5 x 1,5 bis 5 x 6 mm². RoHS-konform, halogenfrei. Gute elektrische Isolierung und Beständigkeit gegen Feuchtigkeit, mechanische Belastungen, Chemikalien und UV-Strahlung.
Die 3M™ 91-AH ist eine Warmschrumpf-Verbindungsgarnitur für Crimpverbinder, die auf niedrige Spannungen ausgelegt ist. Sie eignet sich für 4- oder 5-adrige, nicht geschirmte und nicht armierte isolierte Niederspannungs-Kunststoffkabel mit bis zu 0,6/1 kV (gemäß HD 603 und IEC 60502-1). Schrumpfverhältnis von bis zu 4,5:1, minimale Schrumpftemperatur von 135 °C, Betriebstemperaturbereich von -55 °C bis 130 °C. Dies 91-AH 20-5N ist RoHS-konform, halogenfrei und bietet eine hervorragende wasserfeste Feuchtigkeitsabdichtung und Schutz vor mechanischen Einwirkungen. Sie weist eine herausragende elektrische Isolierung und eine gute Beständigkeit gegen UV-Strahlung, Erdalkalis und Chemikalien auf. Die Einsatzbereiche umfassen die elektrische Isolierung und den mechanischem Schutz von Crimpverbindern. Die 91-AH eignet sich zur Verwendung im Innen- und Außerbereich bei unterirdischen und Unterwasserinstallationen. 91-AH ist in schwarzer Farbe und in Größen, die auf einen Kabelquerschnittsbereich von 5 x 1,5 bis 5 x 6 mm² ausgelegt sind, erhältlich. Standardmäßige Verpackung als Garnitur. Zulassungen: Typ getestet gemäß DIN EN 50393, Tabelle 3
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 240 |
Verpackungseinheit | 10 |
Gewicht | 0,07 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 39173200 |
Ausführung | Warmschrumpf |
Halogenfrei | ja |
Geeignet für | N(A)YCWY |
Anzahl der Leiter | 5 |
Mit konzentrischer Abschirmung | ja |
Leiternennquerschnitt | 1.5 - 6 mm² |
Kurzbeschreibung | 3M™ 91-AH 20.5 N Warmschrumpf-Verbindungsgarnitur, 0,6/1 kV, 5x 1,5 - 6 mm² |
Bemessungsspannung U0/U (Um) | 0,6/1 (1,2) kV |
