22423159 3M Scotchlok 560B Abzweigverbinder 1000St.
560B-B
7100166939
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

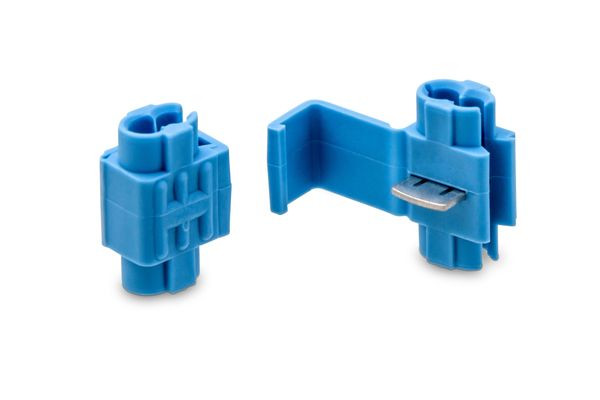

3M™ Scotchlok™ 560B Durchgangs- und Abzweigverbinder werden verwendet, um einen Abzweig mit einem Querschnitt von 0,75 mm² bis 1,5 mm² (Massivdraht/Litzen) mit einem Leiter mit einem Querschnitt von 1,5 mm² (Litzen) per Durchgangsverbindung zu verbinden und zu isolieren. Diese Verbindung eignet sich zum Abzweigen oder parallelen Verbinden.
Der 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet.
Merkmale
Verpackungseinheit | 96 |
Verpackungseinheit | 0.001 |
Verpackungseinheit | 1 |
Verpackungseinheit | 0.1 |
Gewicht | 0,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Farbe der Isolation | blau |
Max. Aderzahl anschließbar | 2 |
Werkstoff der Isolation | Polypropylen (PP) |
Max. Außendurchmesser | 3.7 mm |
Kurzbeschreibung | 3M™ Scotchlok™ 560B Abzweigverbinder, Blau, 600 V, max. 0,75 - 1,5 mm², 1000 Stück / Karton |
