Abbildung ähnlich

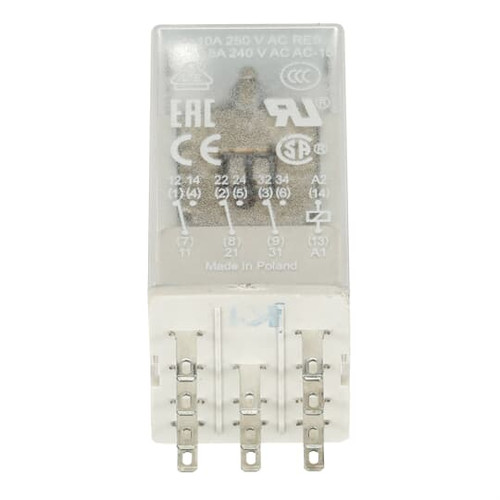

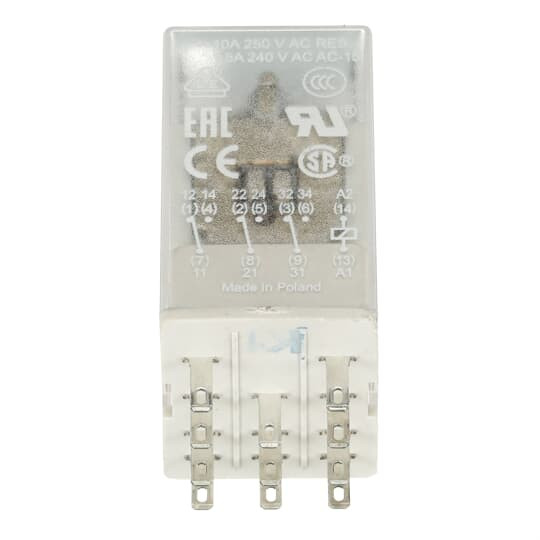

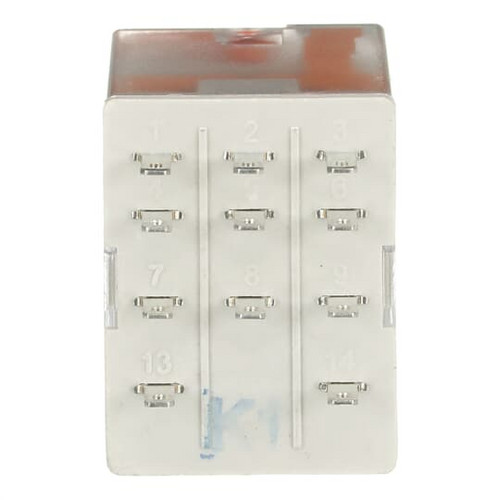

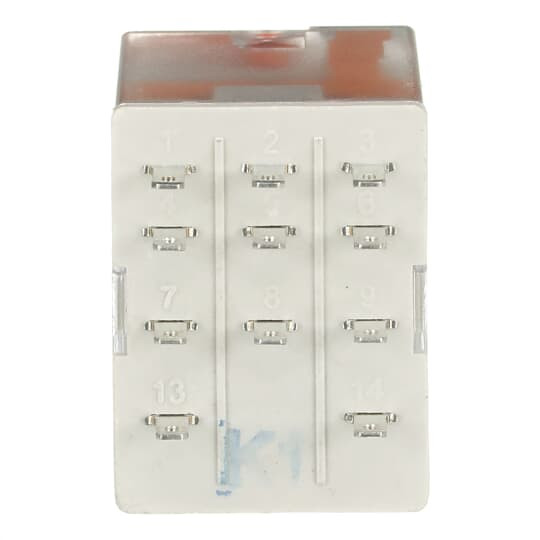

01588685 ABB CR-M230AC3 Steckbares Interface-Relais
CR-M230AC3
4013614497506
1SVR405612R3000
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 ST |
| Bestellschritt | 10 ST |
Beschreibung
Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 12 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-M Reihe verfügt über 13 verschiedene Spulenspannungen mit 2-4 Wechslerkontakte. Eine eingebaute Prüftaste für manuelle Betätigung und Verriegelung der Ausgangskontakte, sowie Relaisvarianten mit oder ohne eingebauter LED können ausgewählt werden. Zwei Sockelvarianten werden angeboten: Standardsockel und logischer Sockel. Steckbare Funktionsmodule wie Verpolschutz / Freilaufdiode, RC-Glieder oder Überspannungsschutz erweitern die einsatzgebiete der steckbaren Miniaturrelais.
Merkmale
| Schutzart (IP) | IP40 |
| Breite | 21.2 mm |
| Verpackungseinheit | 10 |
| Gewicht | 1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Höhe | 35.6 mm |
| Tiefe | 27.5 mm |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Art des Schaltkontaktes | Einfachkontakt |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Kontakte als Wechsler | 3 |
| Ausführung des elektrischen Anschlusses | Flachsteckanschluss |
| Nennstrom | 10 A |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Kurzbeschreibung | CR-M230AC3 Steckbares Interface-Relais 3We, A1-A2=230VAC, 250V/10A |
