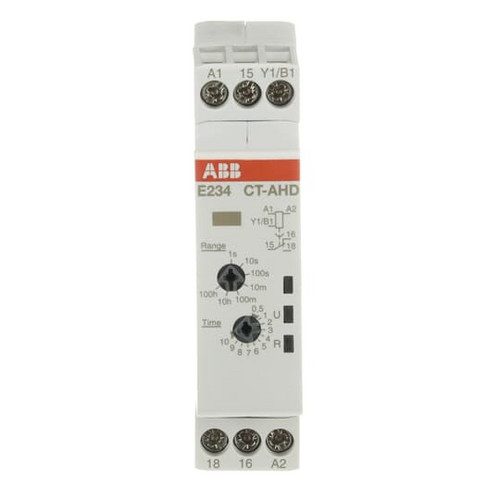

Artikelbild
Abbildung ähnlich
ABB

01002434

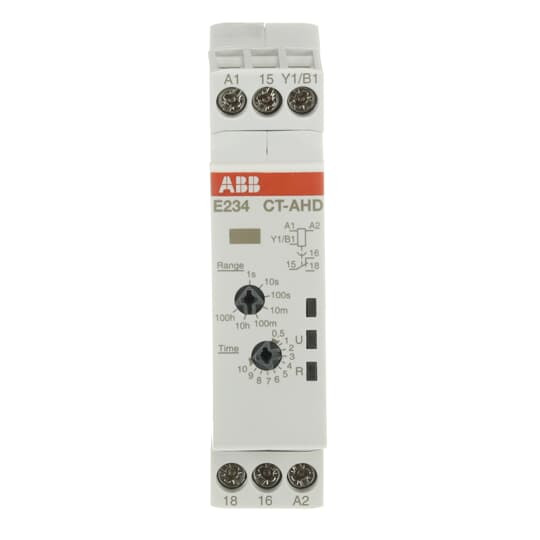

ABB CT-AHD.12 Zeitrelais rückfallverzögert1W

CT-AHD.12 4013614350665 1SVR500110R0000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

nach DIN VDE 0435 Teil 2021, EN 61812
Gerät für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN-EN 50022,
Weitspannungseingang A 1 - A 2, 24 - 240 V AC/24 -48 V DC
Ausgangskontakt 1 Wechsler
LEDs für Statusanzeige
7 Zeitbereiche 0,05 - 100 h
Potentialbehaftete, parallel belastbare Steuerkontakte
Einbautiefe: 58 mm
Einbaubreite: 1polige Relais = 17,5 mm,
Berührungsschutz nach DIN VDE 0106 T100 (BGV A2 Die Zeitrelais der Baureihe CT-D in MDRC-Bauweise befinden sich in einem Gehäuse, das nur 17,5 mm breit ist und in alle gängigen Installations- und Verteilerschränke passt. Die Baureihe CT-D ist das Bindeglied zwischen Industrie- und Installationsbauform. Für höchste Flexibilität im Einsatz sind 10 Einzel- sowie 2 Multifunktionsgeräte mit 7 Zeitfunktionen lieferbar. Die Geräte verfügen über 4 bzw. 7 Zeitbereiche, die von 0,05 Sekunden bis zu 100 Stunden einstellbar sind. Ihr Weitspannungseingang ermöglicht einen weltweiten Einsatz.

Merkmale

Schutzart (IP) IP20
Breite 17.5 mm
Verpackungseinheit 1
Gewicht 0,06
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Höhe 70 mm
Tiefe 63 mm
Zeitbereich 0.05 - 360000 s
Funktion rückfallverzögert ja
Ausführung des elektrischen Anschlusses Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240 V
Bemessungssteuerspeisespannung Us bei DC 24 - 48 V
Anzahl der Ausgänge, unverzögert, Wechsler 1
Anzahl der Ausgänge, verzögert, Wechsler 1
Spannungsart zur Betätigung AC/DC
Nennstrom 6 A
Geeignet für Hutschienenmontage ja
Kurzbeschreibung CT-AHD.12 Zeitrelais, rückfallverzögert 1We, 24-240VAC, 24-48VDC
Spannungsart der Betriebsspannung AC/DC
Betriebsspannung bei AC 50 Hz 250 V
Betriebsspannung bei AC 60 Hz 250 V
eClass 11.0 - Klasse 27371605
UNSPSC 14.0801 - Klasse 39122329
