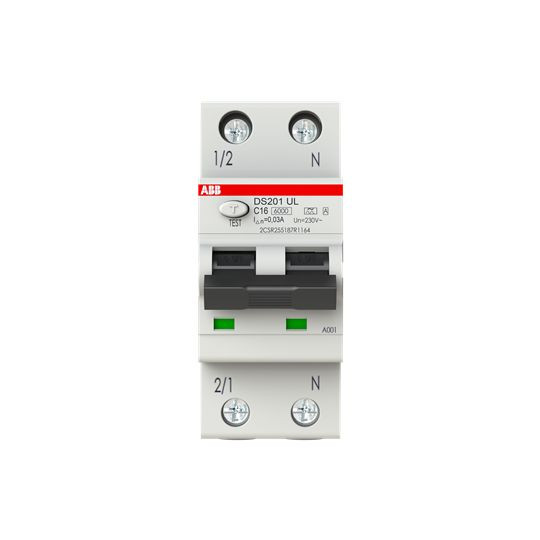

Abbildung ähnlich
01040529
ABB DS201A-C16/0,03UL FI/LS UL/CSA Zulassung
DS201 C16 A30 UL
8012542220138
2CSR255187R1164
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz.
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Der FI/LS DS201 UL ist mit dem Zubehör mechanisch kompatibel, aber beide zusammen sind nicht UL zugelassen.
Diese spezielle Baureihe ist UL (USA) und CSA (Kanada) zertifiziert: UL 1053, UL 1077, CSA C22.2 N0. 144, CSA C22.2 N0. 235.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS201 A UL Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 240 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Polzahl (gesamt) | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Kurzbeschreibung | FI/LS UL/CSA Zulassung 6kA, 1P+N, Typ A, C 16, 30mA |
| Verlustleistung | 4.5 W |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
