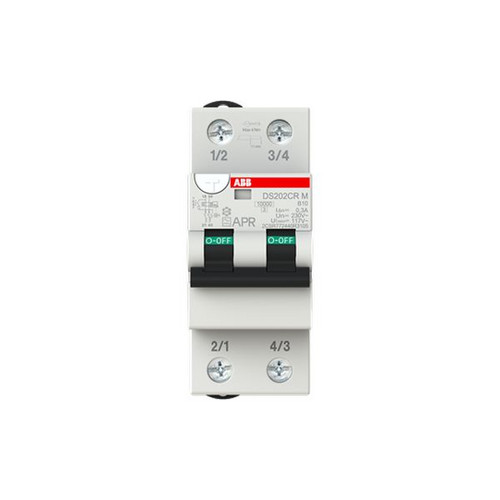

01036942 ABB DS202CRMA-B10/0,3AP-R FI/LS-Schalter
DS202CRMA-B10/0,3A
4022903035367
2CSR772440R3105
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS202CR fit für den weltweiten Einsatz.
Für 50 Hz Netze mit 2 Phasen 230 V AC (ohne N-Leiter) oder mobile Verteiler über Schukostecker (1P+N) versorgt, wie z.B.: Caravan-Anwendungen.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS202CR MA Typ A ist 2-polig geschützt (LS), 2-polig schaltend.
Typ A AP-R: Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Merkmale
Verpackungseinheit | 1 |
Gewicht | 0,38 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsstrom | 10 A |
Kurzbeschreibung | DS202CRMA-B10/0,3AP-R FI/LS-Schalter 10 kA, 2P, Typ A, B10, 300 mA |
Weitere Empfehlungen für Sie:
01036941
ABB DS202CRMA-B6/0,3AP-R FI/LS-Schalter
DS202CRMA-B6/0,3AP
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 1 |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01036943
ABB DS202CRMA-B13/0,3AP-R FI/LS-Schalter
DS202CRMA-B13/0,3A
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 1 |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01036944
ABB DS202CRMA-B16/0,3AP-R FI/LS-Schalter
DS202CRMA-B16/0,3A
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01036945
ABB DS202CRMA-B20/0,3AP-R FI/LS-Schalter
DS202CRMA-B20/0,3A
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Einbautiefe | 72 mm |
Bemessungsstrom | 20 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 440 V |
Fehlerstrom-Typ | A |
Stoßstromfestigkeit | 3 kA |
Energiebegrenzungsklasse | 3 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Anzahl der abgesicherten Pole | 2 |
Mitschaltender Neutralleiter | ja |
Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 2 |
Fehlauslöseschutz | ja |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Abschaltcharakteristik | kurzzeitverzögert |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Überspannungskategorie | 3 |
Verlustleistung | 5.04 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01036946
ABB DS202CRMA-B25/0,3AP-R FI/LS-Schalter
DS202CRMA-B25/0,3A
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Einbautiefe | 72 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 440 V |
Fehlerstrom-Typ | A |
Stoßstromfestigkeit | 3 kA |
Energiebegrenzungsklasse | 3 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Anzahl der abgesicherten Pole | 2 |
Mitschaltender Neutralleiter | ja |
Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 2 |
Fehlauslöseschutz | ja |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Abschaltcharakteristik | kurzzeitverzögert |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Überspannungskategorie | 3 |
Verlustleistung | 6.2 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01036947
ABB DS202CRMA-B32/0,3AP-R FI/LS-Schalter
DS202CRMA-B32/0,3A
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 1 |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01036948
ABB DS202CRMA-B40/0,3AP-R FI/LS-Schalter
DS202CRMA-B40/0,3A
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
