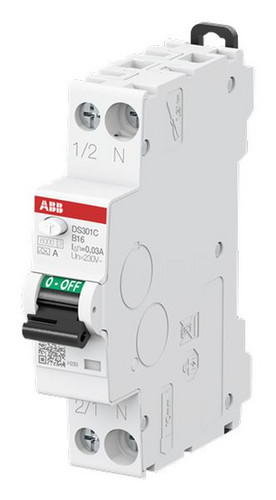

01036759 ABB DS301CA-B16/0,03 FI/LS-Schalter 6kA
DS301CA-B16/0,03
8012542359852
2CSR255163R1165
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 0,13 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Einbautiefe | 17.6 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 240 V |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 500 V |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Anzahl der abgesicherten Pole | 1 |
Mitschaltender Neutralleiter | ja |
Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 10 mm² |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 1 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Kurzbeschreibung | DS301CA-B16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B16, 30mA |
