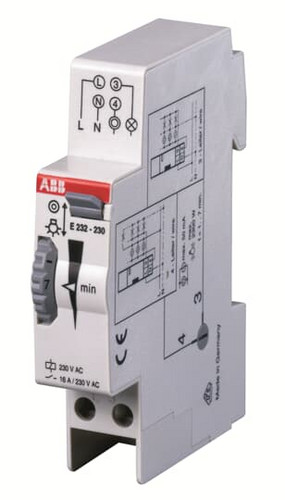

Abbildung ähnlich
01002450 ABB E232-230 Treppenlicht-Zeitschalter
E232-230
4016779548243
2CDE110000R0501
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
System pro M compact
für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe: 68 mm, Einbaubreite: 17,5 mm (1 Modul)
Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 Teil 514)
Schaltleistung: 16 A bei 250 V, cos = 1 (nach DIN VDE 0623)
Einstellbereich: bis 7/20 min, stufenlos, mit Schalter auf Dauerlicht
Glühlampenlast: 2300 W Treppenlicht-Zeitschalter mit Rückfallverzögerung werden durch Taster, die oft mit einer Glimmlampe ausgestattet sind, betätigt. Die Schalthebel sind für einen Glimmlampenstrom bis 150 mA ausgelegt und eignen sich daher ausgezeichnet für Anlagen in mehrstöckigen Gebäuden. Der Treppenlicht-Zeitschalter mit Rückfallverzögerung E 232-230 hat ein elektromechanisches Zeitrelais mit Synchronmotorantrieb, mit dem eine hohe Betriebssicherheit in jeder Einbaulage gewährleistet wird. Der Zeitbereich kann in 15-Sekunden-Schritten von einer bis sieben Minuten eingestellt werden. Nachschaltbar nach 30s. Die multifunktionalen Geräte der Produktreihen E 232E-230 Multi 10 und E 232E-8/230 Multi 10 verfügen über 10 Funktionen, die an der Gerätefront eingestellt werden können.
für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe: 68 mm, Einbaubreite: 17,5 mm (1 Modul)
Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 Teil 514)
Schaltleistung: 16 A bei 250 V, cos = 1 (nach DIN VDE 0623)
Einstellbereich: bis 7/20 min, stufenlos, mit Schalter auf Dauerlicht
Glühlampenlast: 2300 W Treppenlicht-Zeitschalter mit Rückfallverzögerung werden durch Taster, die oft mit einer Glimmlampe ausgestattet sind, betätigt. Die Schalthebel sind für einen Glimmlampenstrom bis 150 mA ausgelegt und eignen sich daher ausgezeichnet für Anlagen in mehrstöckigen Gebäuden. Der Treppenlicht-Zeitschalter mit Rückfallverzögerung E 232-230 hat ein elektromechanisches Zeitrelais mit Synchronmotorantrieb, mit dem eine hohe Betriebssicherheit in jeder Einbaulage gewährleistet wird. Der Zeitbereich kann in 15-Sekunden-Schritten von einer bis sieben Minuten eingestellt werden. Nachschaltbar nach 30s. Die multifunktionalen Geräte der Produktreihen E 232E-230 Multi 10 und E 232E-8/230 Multi 10 verfügen über 10 Funktionen, die an der Gerätefront eingestellt werden können.
Merkmale
| Verpackungseinheit | 10 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Einbautiefe | 59 mm |
| Breite in Teilungseinheiten | 1 |
| Steuerspannung 1 | 230 V |
| Versorgungsspannung | 0.9 - 1.1 V |
| Max. Schaltstrom (cos phi = 0,6) | 16 A |
| Max. Glühlampenlast | 2300 W |
| Max. Leuchtstofflampenlast | 2300 VA |
| Bemessungsschaltstrom | 16 A |
| Taster Glimmlampenstrom | 50 mA |
| Montageart | DIN-Schiene |
| Steuerspannungsart 1 | AC |
| Ausschaltvorwarnung | flackern |
| Nachschaltung | nachschaltbar + Dauerlicht |
| Spannungsart der Versorgungsspannung | AC |
| Funktion | mechanisch |
| Anzahl der Kontakte als Schließer | 1 |
| Steuerspannung 2 | 230 V |
| Kurzbeschreibung | E232-230 Treppenlicht-Zeitsch. 230 V AC |
