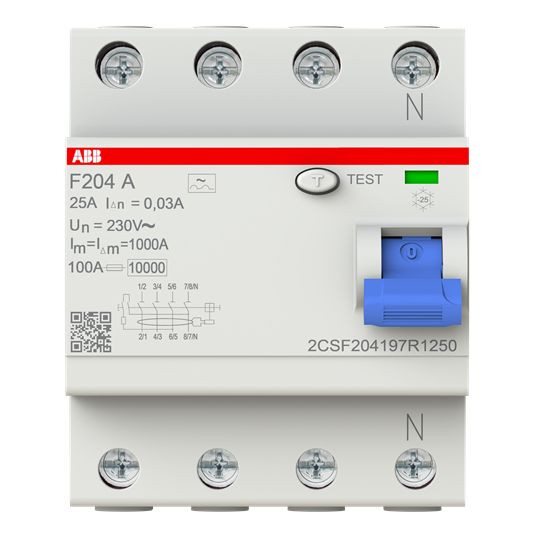

01020575 ABB F204A-25/0,03/400Hz FI-Schutzschalte
F204A-25/0,03/4
8012542968603
2CSF204197R1250
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
3 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
F200 Typ A (50...400 Hz) für Sonderfrequenzen z.B. in Industrienetzen 200 Hz, 400 Hz
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom- Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Ströme mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543.
Einsatzgebiete sind Gewerbe- und Industrieanwendungen z.B. in Industrienetzen mit 200 Hz oder 400 Hz. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Vorteile: Durch eine Erhöhung der Frequenz wird der magnetische Widerstand des Ringkern-Stromwandlers von Standard-RCCBs erhöht. Hierdurch erreicht der Wert des steigenden Betriebsfehlerstroms bei 400 Hz Werte, die dreimal bzw. um ein vielfaches größer sind als die Werte des Fehlerstroms bei 50 Hz. Der RCCB F200 400 Hz garantiert Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA), wenn man bedenkt, dass der Betriebsfehlerstrom nicht mit der Netzfrequenz ansteigt.
Merkmale
Schutzart (IP) | IP2X |
Spannungsart | AC |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 3 |
Gewicht | 0,35 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Einbautiefe | 69 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Kurzschlussfestigkeit (Icw) | 1 kA |
Breite in Teilungseinheiten | 4 |
Zusatzeinrichtungen möglich | ja |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Frequenz | sonstige |
Bemessungsfehlerstrom | 0.03 A |
Bemessungsisolationsspannung Ui | 500 V |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 25 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 25 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Kurzbeschreibung | F204A-25/0,03/400H FI-Schutzschalter 4P,Typ A,25A,30mA,400Hz |
