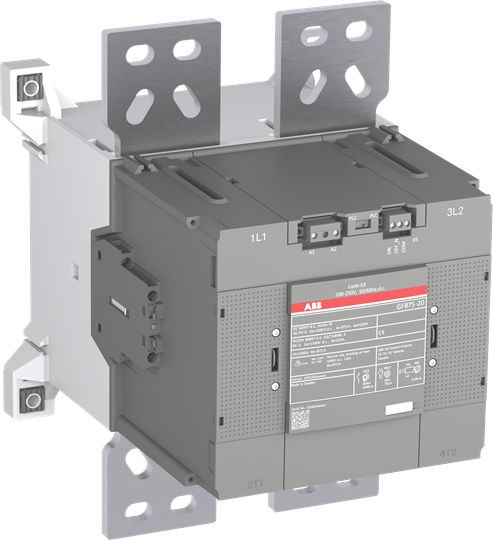

Abbildung ähnlich
04552315 ABB GF875-20-22-51 Schütz 2polig 24-60V
GF875-20-22-51
7320500541272
1SFL617731R5122
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
GF875 Schütze sind speziell für 1500 V DC PV Solar-Zentralwechselrichter ausgelegt.
Diese Schütze sind in Blockbauweise mit 2 Hauptpolen ausgeführt. Die Hauptpole sind mit speziellen Lichtbogenkontakten ausgestattet, die eine bidirektionale Abschaltung von Strömen bis zu 750 V DC pro Pol ermöglichen.
- Steuerkreis: Wechselstrom- oder Gleichstrombetrieb mit Spulenelektronik für einen weiten Steuerspannungsbereich, nur 2 Spulen zur Abdeckung von Steuerspannungen zwischen 24...60 V AC/DC und 100...250 V AC/DC notwendig.
- Tolerant gegenüber starken Steuerspannungsschwankungen
- Geringerer Energieverbrauch
- Sehr klare Öffnungs- und Schließvorgänge
- Kann kurzen Spannungseinbrüchen und Spannungsabfällen standhalten.
- Eingebauter Überspannungsschutz
Merkmale
| Breite | 253 mm |
| Verpackungseinheit | 1 |
| Gewicht | 16,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Schließer als Hauptkontakte | 2 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 60 V |
| Anschlussart Hauptstromkreis | Anschlussschiene |
| Spannungsart zur Betätigung | AC/DC |
| Höhe | 355 mm |
| Tiefe | 300 mm |
| Betriebsspannung bei DC | 1500 V |
| Kurzbeschreibung | GF875-20-22-51 Schütz 2polig, 24-60V 50/60Hz / DC |
