Beschreibung

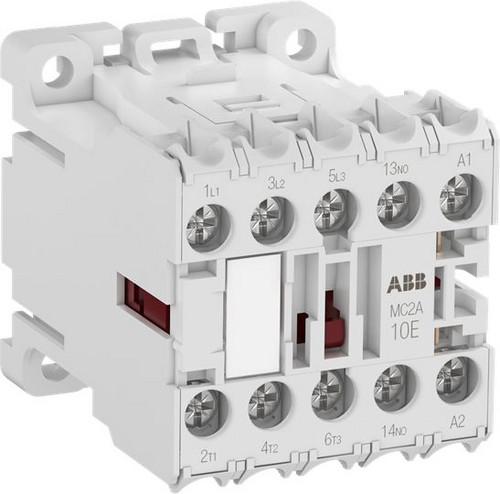

Das MC2A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Ringkabelschuhanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 5,5 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 115 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 120 V |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 2.2371 kW |
| Höhe | 48 mm |
| Tiefe | 56 mm |
| Betriebsspannung bei AC 50 Hz | 440 - 690 V |
| Betriebsspannung bei AC 60 Hz | 440 - 690 V |
| Kurzbeschreibung | Kleinschütz, 5,5 kW, 3S, Hiko: 1Ö, 110-115 V 50 Hz / 110-120 V 60 Hz |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
