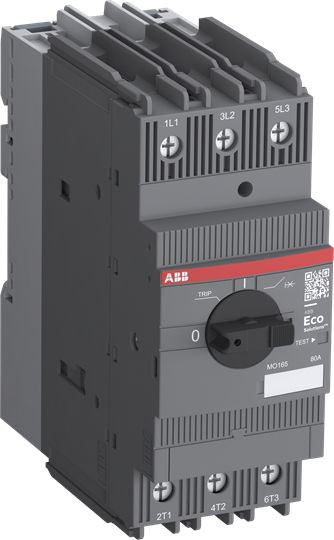

02549696 ABB MO165-65 Kurzschl.-Schutzschalter 65 A
MO165-65
4013614486180
1SAM461000R1017
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kurzschluss-Schutzschalter MO165 mit elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe für den Kurzschlussschutz von Motoren bis 45 kW (400 V) mit einer Modulbreite von 55 mm. Das Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Zubehör für Schaltschrankeinbau ergänzt das Sortiment.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 55 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 12 |
| Gewicht | 0,98 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsdauerstrom Iu | 65 A |
| Bemessungsbetriebsspannung | 250 - 690 V |
| Überlastauslöser Stromeinstellung | 65 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | magnetisch |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 975 A |
| Höhe | 142.65 mm |
| Tiefe | 122.1 mm |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 30 kW |
| Verlustleistung | 8.03 W |
| Kurzbeschreibung | MO165-65 Kurzschl.-Schutzschalter 65 A |
