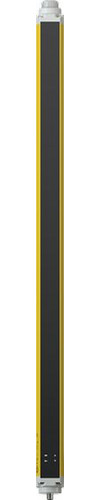

Abbildung ähnlich
04565605 ABB ORION3-4-K2C-080-E Lichtgitter Extended
ORION3-4-K2C-080-E
7350024481907
2TLA022307R0100
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Orion ist die Lichtgitter-/Lichtvorhang-Serie von ABB. Die Produkte gibt es in einer Base und einer Extended Version. Alle Extended Versionen besitzen eine integrierte Muting-und Blanking-Funktion. Bei den Orion-Geräten handelt es sich um Sicherheitslichtgitter/-vorhänge für Anwendungen, bei denen es auf den Schutz von Personen vor einer gefährlichen Maschine, einem Roboter oder anderen automatisierten Systemen ankommt und wo Zugang zu einem Gefährdungsbereich besteht. Orion schafft mit Infrarotstrahlen ein Schutzfeld. Sobald ein Strahl unterbrochen ist, wird ein Stoppbefehl ausgelöst und die gefährliche Bewegung wird gestoppt. Durch M12-Verbinder ist ein schneller Anschluss garantiert, und die breite Palette an Zubehör macht die Installation schnell und einfach. Die integrierte Muting-Leuchte reduziert die nötige Verkabelung, und die vorhandene Muting-Funktion reduziert die Komplexität. Durch die unterschiedlichen Modelle können die Kosten optimiert werden.
Merkmale
| Schutzart (IP) | IP65 |
| Spannungsart | DC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 90314990 |
| Geeignet für Sicherheitsfunktionen | ja |
| Anzahl der sicheren Halbleiter-Ausgänge | 2 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | sonstige |
| Ausführung des Schaltausgangs des OSSD | PNP |
| Ausführung des elektrischen Anschlusses | Steckverbinder M12 |
| Betriebsmittel-Schutzklasse | Schutzklasse 3 |
| Detektionsvermögen für Probekörper | 400 mm |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Lieferumfang des Einwegsystems | Sender |
| Max. Ausgangsstrom am sicheren Ausgang | 500 mA |
| Mit Überwachungsfunktion nachgeschalteter Geräte | ja |
| Mit Wiederanlaufsperre | ja |
| Mit Mutingfunktion | ja |
| Override möglich | ja |
| Reaktionszeit | 12 ms |
| Reichweite des Schutzfeldes | 8 m |
| Schaltspannung des OSSD im High-Zustand | 24 V |
| Schutzfeldhöhe | 800 mm |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| Wellenlänge des Sensors | 860 nm |
| Auflösung des Lichtvorhangs | 399.8 mm |
| Breite des Sensors | 52 mm |
| Höhe des Sensors | 6.4 mm |
| Länge des Sensors | 56.9 mm |
| Umgebungstemperatur | 0 - 55 °C |
| Bemessungssteuerspeisespannung Us bei DC | 0 - 24 V |
| Kurzbeschreibung | ORION3-4-K2C-080-E Lichtgitter Extended Aktiveinheit, 3 Strahlen, H = 800 mm |
