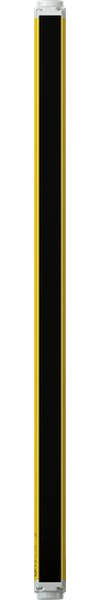

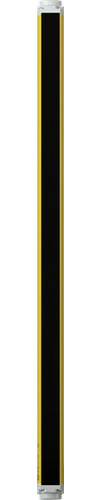

04565602 ABB ORION3-4-M2C-090 Lichtgitter Mirror Pass
ORION3-4-M2C-090
7350024481877
2TLA022306R1300
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Orion ist die Lichtgitter-/Lichtvorhang-Serie von ABB. Die Produkte gibt es in einer Base und einer Extended Version. Alle Extended Versionen besitzen eine integrierte Muting-und Blanking-Funktion. Bei den Orion-Geräten handelt es sich um Sicherheitslichtgitter/-vorhänge für Anwendungen, bei denen es auf den Schutz von Personen vor einer gefährlichen Maschine, einem Roboter oder anderen automatisierten Systemen ankommt und wo Zugang zu einem Gefährdungsbereich besteht. Orion schafft mit Infrarotstrahlen ein Schutzfeld. Sobald ein Strahl unterbrochen ist, wird ein Stoppbefehl ausgelöst und die gefährliche Bewegung wird gestoppt. Durch M12-Verbinder ist ein schneller Anschluss garantiert, und die breite Palette an Zubehör macht die Installation schnell und einfach. Die integrierte Muting-Leuchte reduziert die nötige Verkabelung, und die vorhandene Muting-Funktion reduziert die Komplexität. Durch die unterschiedlichen Modelle können die Kosten optimiert werden.
Merkmale
Schutzart (IP) | IP65 |
Spannungsart | sonstige |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90314990 |
Geeignet für Sicherheitsfunktionen | ja |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | sonstige |
Ausführung des Schaltausgangs des OSSD | sonstige |
Ausführung des elektrischen Anschlusses | sonstige |
Detektionsvermögen für Probekörper | 300 mm |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Lieferumfang des Einwegsystems | Empfänger |
Reichweite des Schutzfeldes | 6.5 m |
Schutzfeldhöhe | 900 mm |
Sicherheitstyp nach IEC 61496-1 | 4 |
Auflösung des Lichtvorhangs | 319.8 mm |
Breite des Sensors | 52 mm |
Höhe des Sensors | 6.4 mm |
Länge des Sensors | 56.9 mm |
Umgebungstemperatur | 0 - 55 °C |
Bemessungssteuerspeisespannung Us bei DC | 0 - 24 V |
Kurzbeschreibung | ORION3-4-M2C-090 Lichtgitter Mirror Passive Einheit (Spiegel), H = 900 mm |
