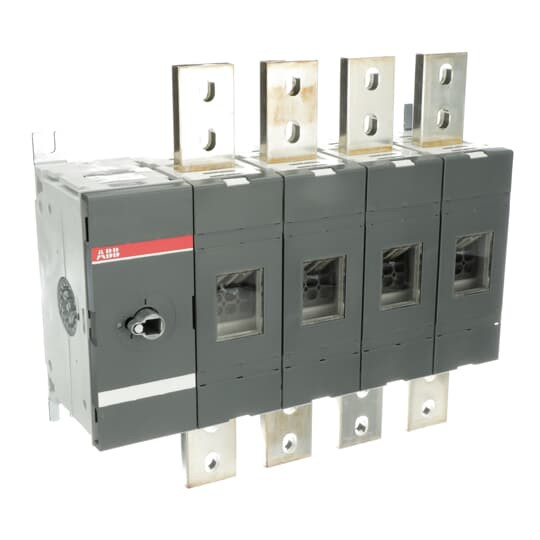

04549542 ABB OT1200U04 Lasttrennschalter 4-polig 1200
OT1200U04
6417019309415
1SCA022860R7040
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität.
Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC.
Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz.
Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht.
Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
Breite | 414.5 mm |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 22,2 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Schutzart (IP), frontseitig | IP00 |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 710 kW |
Geeignet für Verteilereinbau | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungsbetriebsspannung | 1000 V |
Bemessungskurzzeitstromfestigkeit Icw | 50 kA |
Schaltleistung bei 400 V | 710 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 1250 A |
Schutzart (NEMA) | sonstige |
Ausführung des Betätigungselements | sonstige |
Anzahl der Schalter | 1 |
Kurzbeschreibung | OT1200U04 Lasttrennschalter 4-polig 1200A o. Griff u. Welle UL/CSA |
Höhe | 372 mm |
Tiefe | 145.5 mm |
