![ABB](/dasd/cv/media/5452312d6a7c667de0450910ba2c6c43/brand/ABB--U4D8FAAFSO4RSTV8IPJLMRRM2S.png)

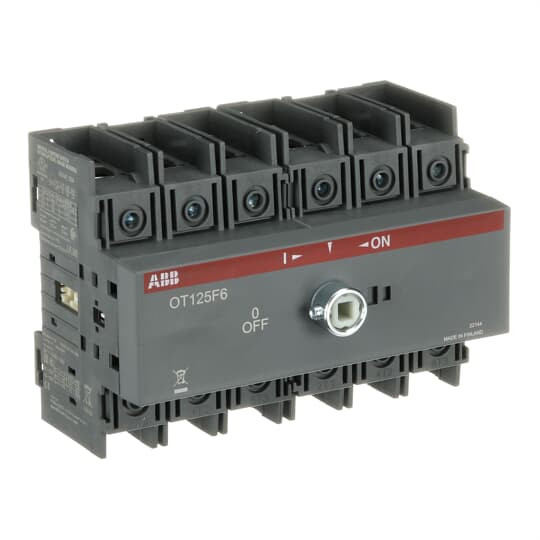

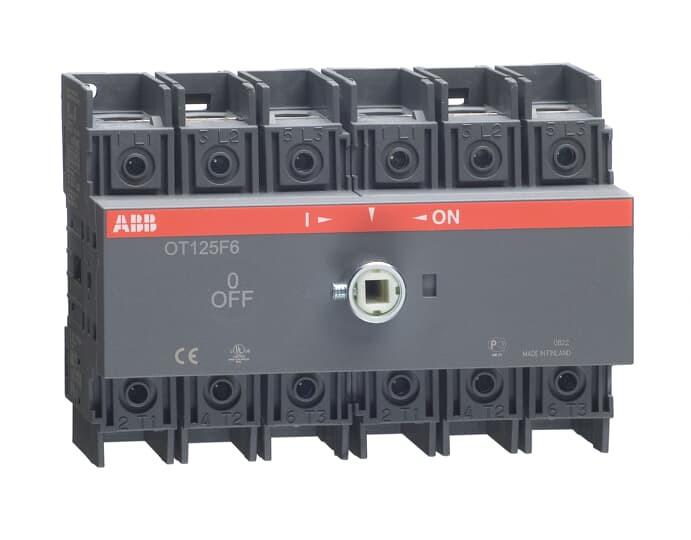

04549772 ABB OT125F6 Lasttrennschalter 6-polig 125A
OT125F6
6417019391878
1SCA105057R1001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität.
Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC.
Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz.
Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht.
Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
Breite | 140 mm |
Polzahl | 6 |
Verpackungseinheit | 1 |
Gewicht | 1,1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Bemessungsdauerstrom Iu | 125 A |
Schutzart (IP), frontseitig | IP20 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | sonstige |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
Geeignet für Verteilereinbau | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungsbetriebsspannung | 750 V |
Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Schaltleistung bei 400 V | 45 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 90 A |
Schutzart (NEMA) | sonstige |
Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
Anzahl der Schalter | 1 |
Kurzbeschreibung | OT125F6 Lasttrennschalter 6-polig 125A o. Griff u. Welle |
Höhe | 100 mm |
Tiefe | 86 mm |
