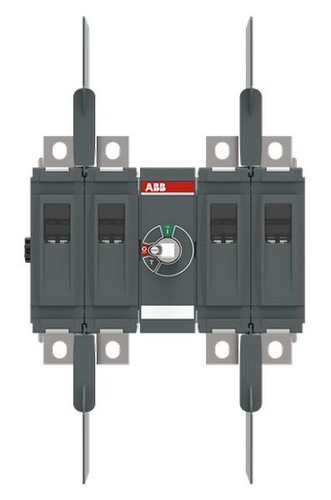

04549344 ABB OTDC315FV22 DC-Lasttrennschalter 4-polig
OTDC315FV22
6417019874005
1SCA158295R1001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Ein vierpoliger DC-Lasttrennschalter für 1000V-Photovoltaikkraftwerke im Versorgungsbereich, der den Strombereich von 315-630A abdeckt.
Der vierpolige 1000V DC-Schalter hilft den Herstellern, die Systemeffizienz zu verbessern. Die kompakte Größe der OTDC-Reihe ermöglicht es den Herstellern, die Größe der Combinerboxen und Wechselrichter zu reduzieren.
Der vierpolige 1000V DC-Schalter hilft den Herstellern, die Systemeffizienz zu verbessern. Die kompakte Größe der neuen OTDC-Reihe ermöglicht es den Herstellern, die Größe der Combinerboxen und Wechselrichter zu reduzieren.
Hauptmerkmale dieses speziellen OTDC-Typs:
Trennen eines doppelten PV-Stromkreises, zugelassen nach IEC 60947-1, -3.
Merkmale
Breite | 255.5 mm |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 5,9 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsdauerstrom Iu | 315 A |
Schutzart (IP), frontseitig | IP20 |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Geeignet für Frontbefestigung 4-Loch | ja |
Geeignet für Verteilereinbau | ja |
Gerätebauart | Einbaugerät Festeinbautechnik |
Bemessungsbetriebsspannung | 1500 V |
Anzahl der Schalter | 1 |
Schutzart (NEMA) | 1 |
Höhe | 211 mm |
Tiefe | 135 mm |
Ausführung des Betätigungselements | sonstige |
Kurzbeschreibung | OTDC315FV22 DC-Lasttrennschalter 4-polig 315A o. Griff u. Welle |
