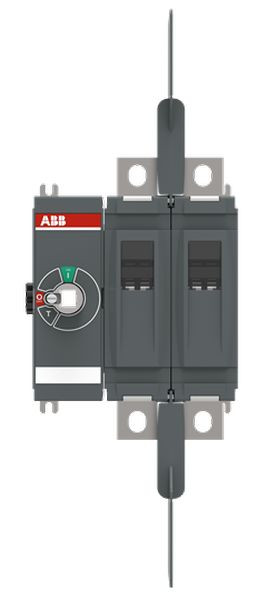

Abbildung ähnlich
04549375 ABB OTDC400F02 DC-Lasttrennschalter 2-polig
OTDC400F02
6417019872995
1SCA158194R1001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Ein vollständig optimierter zweipoliger DC-Lasttrennschalter für 1000V-Photovoltaikkraftwerke im Versorgungsbereich, der den Strombereich von 315-630A abdeckt. Das neue Design bietet sowohl eine Verkleinerung als auch eine Steigerung von Effizienz und Leistung.
Der zweipolige 1000V DC-Schalter hilft den Herstellern, die Systemeffizienz zu verbessern. Mit einer Breite von nur 150 mm und einer Höhe von 122 mm ermöglicht es die kompakte Größe der neuen OTDC-Reihe den Herstellern, die Größe von Kombinationsboxen und Wechselrichtern zu reduzieren.
Hauptmerkmale für diesen speziellen OTDC-Typ:
Trennen eines einzelnen PV-Stromkreises, zugelassen nach IEC 60947-1, -3.
Merkmale
| Breite | 156.5 mm |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Gewicht | 3,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 400 A |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 1000 V |
| Anzahl der Schalter | 1 |
| Schutzart (NEMA) | 1 |
| Höhe | 211 mm |
| Tiefe | 135 mm |
| Ausführung des Betätigungselements | sonstige |
| Kurzbeschreibung | OTDC400F02 DC-Lasttrennschalter 2-polig 400A o. Griff u. Welle |
