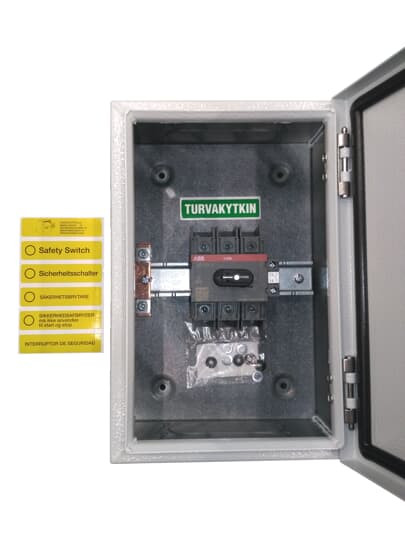

Abbildung ähnlich
01591067 ABB OTL90A3U Sicherheitsschalter 3-polig 45
OTL90A3U
6417019225265
1SCA022707R7790
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Sicherheitsschalter im Gehäuse von ABB unterstützen Sie bei der Bereitstellung eines sicheren Arbeitsumfelds. Das umfangreiche Produktportfolio umfasst gekapselte Schalter mit Schutzarten von IP54 bis IP67. Unsere Sicherheitsschalter schalten Stromstärken von 16 A bis 1200 A (IEC) und Bemessungsleistungen von 7,5 kW bis 1200 kW bei Spannungen bis zu 690 V (AC23-A). Zudem verfügt die Serie über IEC und UL Zulassungen. Das Angebot von ABB umfasst seitlich- und frontbetätigte Sicherheitsschalter im Kunststoffgehäuse, Stahlgehäuse, Edelstahlgehäuse sowie im Aluminiumgehäuse. Des Weiteren bietet das Produktportfolio individuelle Lösungen für den EMV-Bereich (elektromagnetische Störungen) an. Die simple Handhabung macht aus den Sicherheitsschaltern eine optimale Lösung für die unterschiedlichsten Anwendungen.
Merkmale
| Breite | 200 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371010 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsdauerstrom Iu | 125 A |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Ausführung des Betätigungselements | langer Drehgriff |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsspannung | 750 V |
| Anzahl der Schalter | 1 |
| Farbe des Betätigungselements | rot |
| Schaltleistung bei 400 V | 45 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 90 A |
| Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | OTL90A3U Sicherheitsschalter 3-polig 45 kW 400V m. rot-gelbem Griff |
| Höhe | 300 mm |
| Tiefe | 135 mm |
