Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

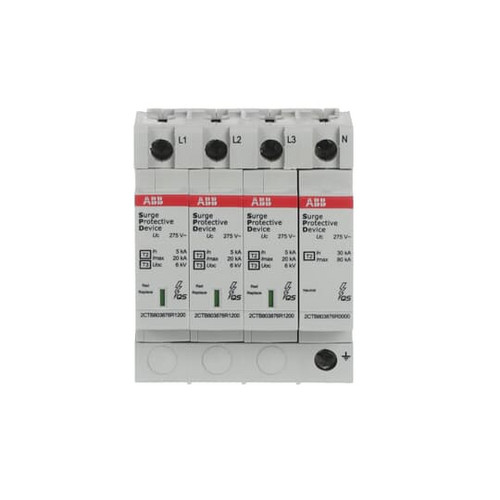

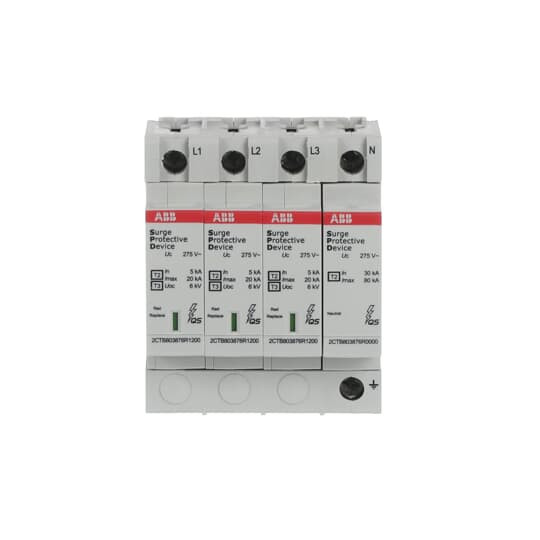

Überspannungs-Schutzeinrichtungen SPD Typ 2+3 mit QuickSafe® Technologie, geprüft nach DIN EN 61643-11, sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten vor gefährlichen Überspannungen. Die SPD erfüllen die Forderungen nach Überspannungsschutz, die sich aus der DIN VDE 0100-443 und 534 ergeben. Alle Überspannungs-Schutzeinrichtungen sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Alle Geräte sind mit einer Funktionsanzeige ausgestattet.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,48 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369095 |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 5 kA |
| Nennspannung AC | 400 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.8 kV |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.4 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Netzform TN | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Max. Ableitstoßstrom (8/20) | 5 kA |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Schutzpegel | 1.4 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Leckstromfrei | ja |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Kurzbeschreibung | SPD Typ 2+3 für 230/400V TT-3Ph. + TN-S 3P+N, Imax 20kA, In 5kA, Up 0, 9kV |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
