Abbildung ähnlich

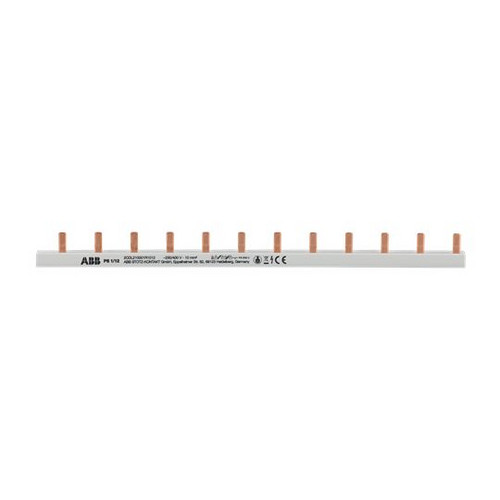

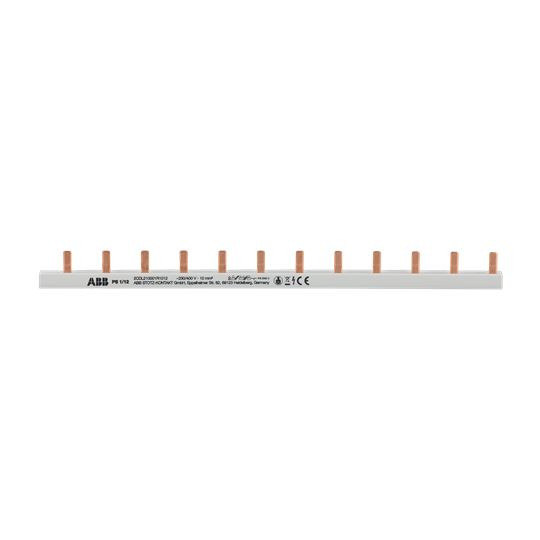

02443867 ABB PS1/12 Phasenschiene 1Ph.,12Pins,10qmm
PS 1/12 COMPACT
4016779463300
2CDL210001R1012
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit diesen Phasenschienen lassen sich pro M compact® Geräte ohne Schienendemontage ergänzen bzw. auswechseln
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen (FI) und weiteren Installationsgeräten. Die Phasenschiene PS1/12 kommt mit einer Phase mit 10 mm². Die Phasenschiene kann für eine Querverdrahtung von insgesamt 12TE genutzt werden. Bitte beachten Sie, dass diese Phasenschiene nicht zum Ablängen geeignet ist.
Merkmale
| Länge | 211 mm |
| Polzahl | 12 |
| Verpackungseinheit | 30 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Isoliert | ja |
| Anzahl der Phasen | 1 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Anzahl Geräte | 12 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 44698 mm |
| Kupferzahl | 5 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Ausführung des elektrischen Anschlusses | Stift |
| Farbe | grau |
| Breite in Teilungseinheiten | 12 |
