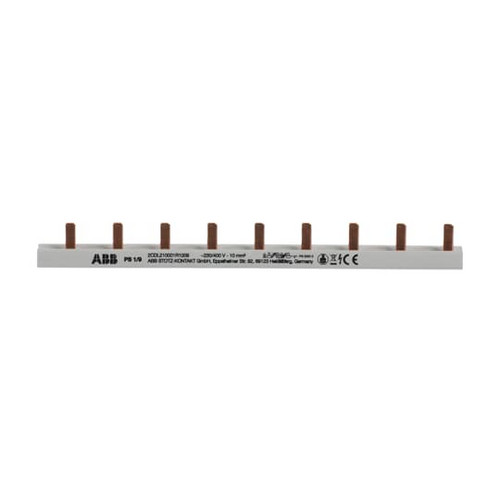

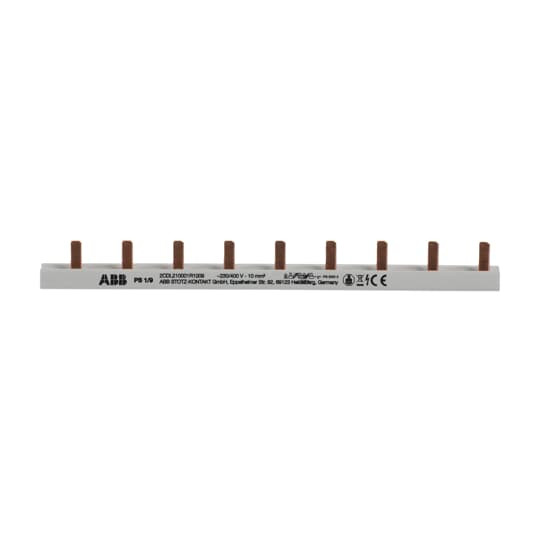

02443866 ABB PS1/9 Phasenschiene 1Ph.,9Pins,10qmm
PS 1/9 COMPACT
4016779463201
2CDL210001R1009
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
mit diesen Phasenschienen lassen sich pro M compact® Geräte ohne Schienendemontage ergänzen bzw. auswechseln
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale
Länge | 158 mm |
Polzahl | 9 |
Verpackungseinheit | 1 |
Verpackungseinheit | 30 |
Gewicht | 0,04 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Isoliert | ja |
Anzahl der Phasen | 1 |
Querschnitt | 10 mm² |
Bemessungsdauerstrom Iu | 63 A |
Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
Geeignet für Anzahl Geräte | 9 |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Teilungsmaß | 44698 mm |
Kupferzahl | 4 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Ausführung des elektrischen Anschlusses | Stift |
Farbe | grau |
Breite in Teilungseinheiten | 9 |
Kurzbeschreibung | PS1/9 Phasenschiene 1Ph.,9Pins,10qmm |
