Abbildung ähnlich
ABB

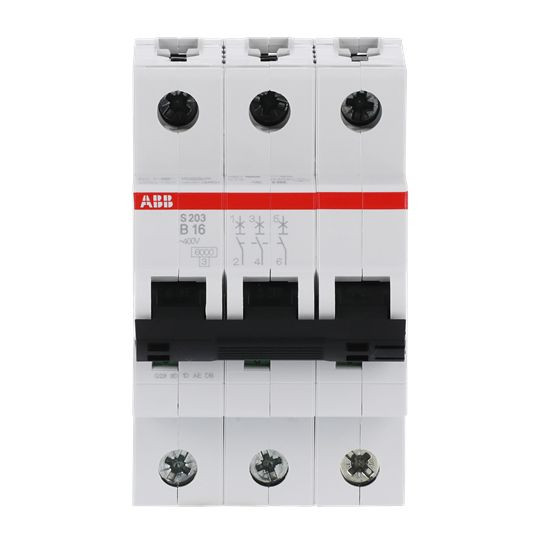

01025190 ABB S203-B16 Sicherungsautomat 6kA,16A,3P

S203-B16 COMPACT 4016779469005 2CDS253001R0165
Top-Seller
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
36 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

System pro M compact
nach DIN VDE 0641/T 11, Schaltvermögen: 6 kA, Strombegrenzungsklasse: 3,
zur Verdrahtung Phasenschienen der Serie PS 1/.. bzw. PS 3/.. verwenden Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 36
Gewicht 0,39
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Spannungsart AC/DC
Einbautiefe 69 mm
Bemessungsstrom 16 A
Bemessungsspannung 400 V
Frequenz 50 - 60 Hz
Auslösecharakteristik B
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 3
Breite in Teilungseinheiten 3
Schutzart (IP) IP20
Polzahl (gesamt) 3
Bemessungsisolationsspannung Ui 440 V
Anzahl der abgesicherten Pole 3
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 55 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
