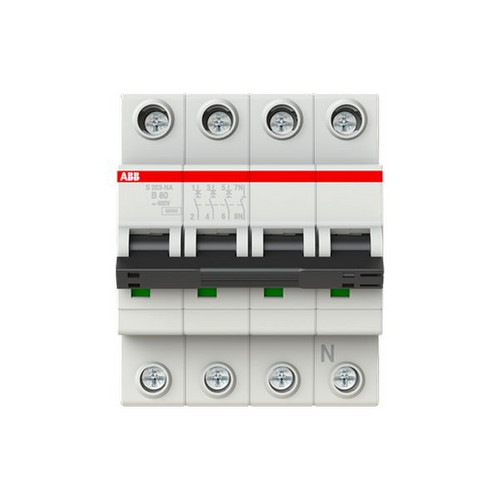

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
| 768 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Sicherungsautomaten der Baureihe S 200 80A-100A schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1 und DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 50 mm2 können direkt an das Gerat über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerat wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 768 |
| Verpackungseinheit | 24 |
| Gewicht | 0,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 80 A |
| Frequenz | 50 - 60 Hz |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 4 |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 4 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 35 - 4 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Kurzbeschreibung | Sicherungsautomat B-Char., 6kA, 80A, 3P,+NA |
| Verlustleistung | 32.4 W |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsspannung | 400 V |
Zubehörempfehlung für Sie:
01019158
ABB S2C-H6-11R Hilfsschalter 1S/1Ö
S2C-H6-11R
Angaben zur Marke
ABB
Hersteller
ABB STOTZ-Kontakt GmbH Eppelheimer Str. 82 DE 69123 Heidelberg debitorenbuchhaltung.sas@de.abb.com
