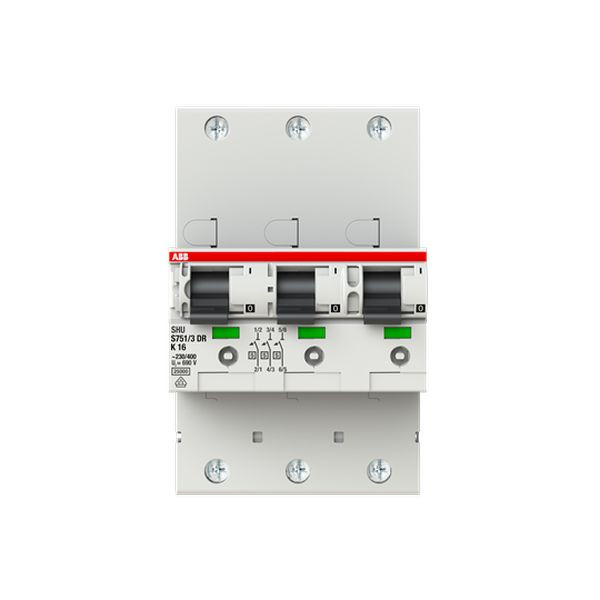

01011087 ABB S751/3DR-K 16 sel. Haupt-LS K-Char. 16A
S751/3DR-K16
4016779838795
2CDH781001R2467
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 1,6 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369095 |
Montageart | DIN-Schiene |
Bemessungsstrom | 16 A |
Auslösecharakteristik | sonstige |
Bemessungsisolationsspannung Ui | 690 V |
Bemessungsabschaltvermögen | 25 kA |
Überspannungskategorie | 4 |
Verschmutzungsgrad | 3 |
Baugröße (nach DIN 43880) | 3 |
Kurzbeschreibung | S751/3DR-K 16 sel. Haupt-LS SHU K-Char.,25kA,16A,3x1P |
