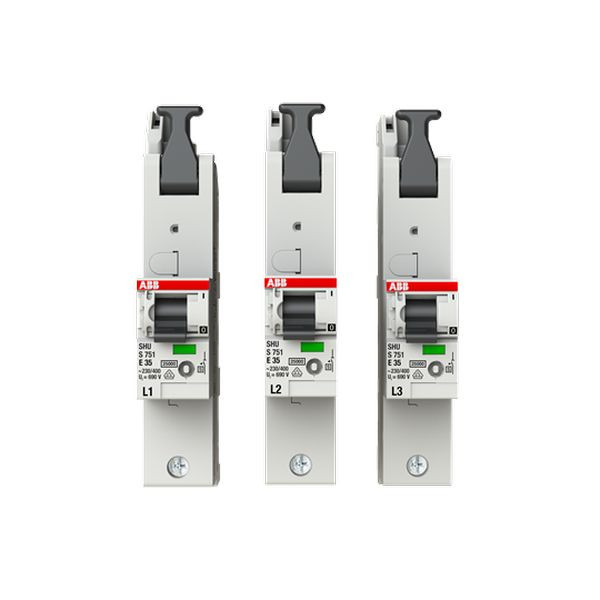

01008135 ABB S751-E35 Haupt-LS 3er Set (L1, L2, L3)
S751-E35
4016779663960
2CDS781001R3352
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
240 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
nach DIN VDE 0641-21, zur direkten Montage auf Sammelschienen
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 1 |
Verpackungseinheit | 1 |
Verpackungseinheit | 240 |
Gewicht | 0,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Montageart | Sammelschiene |
Frequenz | 50 Hz |
Bemessungsstrom | 35 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | sonstige |
Bemessungsisolationsspannung Ui | 690 V |
Bemessungsabschaltvermögen | 25 kA |
Überspannungskategorie | 4 |
Verschmutzungsgrad | 3 |
Bemessungsstoßspannungsfestigkeit | 6 kV |
Baugröße (nach DIN 43880) | 6 |
Kurzbeschreibung | S751-E35 sel. Haupt-LS SHU E-Char.,25kA,35A,1P,Set L1,L2,L3 |
