Beschreibung

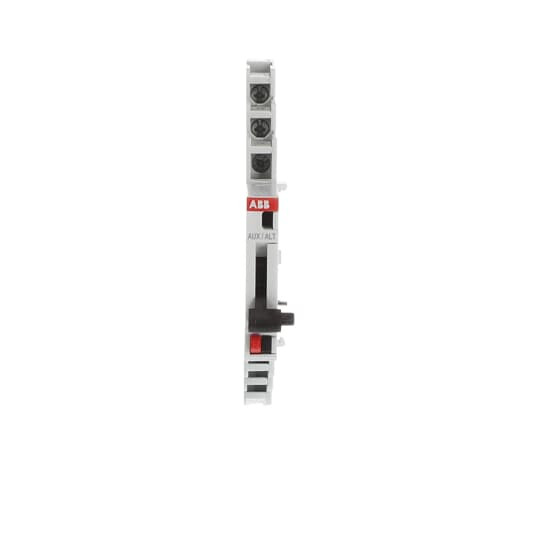

zur elektrischen Anzeige des Betriebszustandes des Hochleistungsautomaten.
Die beiden Wechselkontakte AUX schalten immer gleichzeitig mit den Polleiterkontakten und
erkennen folgende Betriebszustände:
- Manuelle Auslösung
- Auslösung aufgrund einer thermischen Überlast
- Auslösung aufgrund einer magnetischen Überlast (Kurzschluss)
Kombinierter Hilfs- und Signalkontakt für die externe Anzeige
Der Signalkontakt ALT erkennt folgende Auslösungen des Hochleistungsautomaten:
- Auslösung aufgrund einer thermischen Überlast
- Auslösung aufgrund einer magnetischen Überlast (Kurzschluss) Der kombinierte Hilfs- und Signalkontakt S800-AUX/ALT dient zur elektrischen Signalisierung des Betriebszustandes des Hochleistungsautomaten. Der Hilfskontakt AUX schaltet immer gleichzeitig mit den Polleiterkontakten und erkennt folgende Auslösungen: -- Manuelles Ein-/Ausschalten -- Auslösung aufgrund einer thermischen Überlast -- Auslösung aufgrund einer magnetischen Überlast (Kurzschluss) -- Auslösung durch S800-SOR oder S800-UVR
- Manuelle Auslösung
- Auslösung aufgrund einer thermischen Überlast
- Auslösung aufgrund einer magnetischen Überlast (Kurzschluss)
Kombinierter Hilfs- und Signalkontakt für die externe Anzeige
Der Signalkontakt ALT erkennt folgende Auslösungen des Hochleistungsautomaten:
- Auslösung aufgrund einer thermischen Überlast
- Auslösung aufgrund einer magnetischen Überlast (Kurzschluss) Der kombinierte Hilfs- und Signalkontakt S800-AUX/ALT dient zur elektrischen Signalisierung des Betriebszustandes des Hochleistungsautomaten. Der Hilfskontakt AUX schaltet immer gleichzeitig mit den Polleiterkontakten und erkennt folgende Auslösungen: -- Manuelles Ein-/Ausschalten -- Auslösung aufgrund einer thermischen Überlast -- Auslösung aufgrund einer magnetischen Überlast (Kurzschluss) -- Auslösung durch S800-SOR oder S800-UVR
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363010 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Fehlersignalschalter | 1 |
| Kurzbeschreibung | Signal-/ Hilfsschalter linksseitig anbaubar an S800 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | sonstige |
