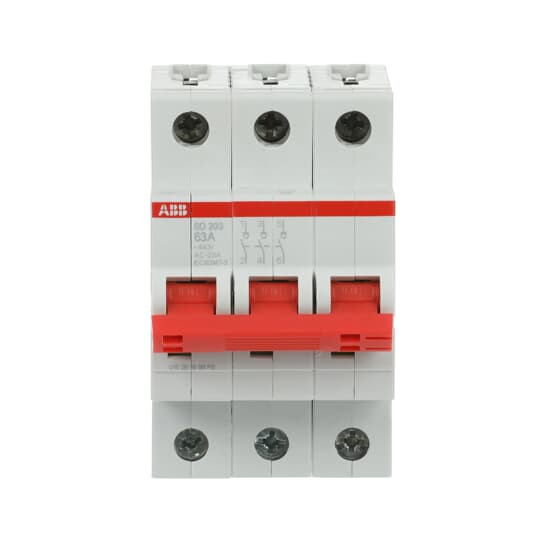

02549743 ABB SD203/63 Lasttrennschalter 3P, 63A
SD203/63
4016779904230
2CDD283101R0063
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
1.152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
System pro M compact
Baureihe E200, nach VDE 0660, Teil 107 bzw. IEC 947-3, für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe:70 mm, Einbaubreite: pro Pol = 17,5 mm = 1 Modul
Schaltvermögen: 1,25 x ln1, 1,1 x Un cos phi 0,3 nNach DIN VDE 60947.-3 bzw. IEC 947-3, Trennereigenschaften nach DIN EN 60947-3, Kurzschlußfestigkeit: E 200 = 25 kA in Reihe mit NH 00 100 A gl, oder Hauptsicherungsautomat S 700
Bemessungsspannung: 230/400 AC 50/60 Hz
Anschlußquerschnitt: 2,5 bis 50 mm2, Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 T514) (BGV A2) Die SD 200 erweitern das bewährte System pro M compact® um Lasttrennschaltern. Die Baureihe ist in 1- bis 4-poligen Ausführungen mit Bemessungsströmen von 16 bis 63 A verfügbar und haben Trennereigenschaften nach DIN EN 60947-3. Der SD 200 eröffnet mit einer Bemessungsspannung von 253/440 V AC, einer bedingten Kurzschlussfestigkeit von 25 kA, Zylinder-Hubklemme mit 2 Klemmstellen und Hintersteckschutz neue Einsatzmöglichkeiten. Die „Real CPI” Schaltstellungsanzeige gibt den Schaltzustand des Gerätes eindeutig an. eine eindeutige Seine volle Kompatibilität mit allen MCB Zubehörteilen machen ihn einzigartig auf seinem Gebiet.
Baureihe E200, nach VDE 0660, Teil 107 bzw. IEC 947-3, für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe:70 mm, Einbaubreite: pro Pol = 17,5 mm = 1 Modul
Schaltvermögen: 1,25 x ln1, 1,1 x Un cos phi 0,3 nNach DIN VDE 60947.-3 bzw. IEC 947-3, Trennereigenschaften nach DIN EN 60947-3, Kurzschlußfestigkeit: E 200 = 25 kA in Reihe mit NH 00 100 A gl, oder Hauptsicherungsautomat S 700
Bemessungsspannung: 230/400 AC 50/60 Hz
Anschlußquerschnitt: 2,5 bis 50 mm2, Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 T514) (BGV A2) Die SD 200 erweitern das bewährte System pro M compact® um Lasttrennschaltern. Die Baureihe ist in 1- bis 4-poligen Ausführungen mit Bemessungsströmen von 16 bis 63 A verfügbar und haben Trennereigenschaften nach DIN EN 60947-3. Der SD 200 eröffnet mit einer Bemessungsspannung von 253/440 V AC, einer bedingten Kurzschlussfestigkeit von 25 kA, Zylinder-Hubklemme mit 2 Klemmstellen und Hintersteckschutz neue Einsatzmöglichkeiten. Die „Real CPI” Schaltstellungsanzeige gibt den Schaltzustand des Gerätes eindeutig an. eine eindeutige Seine volle Kompatibilität mit allen MCB Zubehörteilen machen ihn einzigartig auf seinem Gebiet.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Verpackungseinheit | 1152 |
Gewicht | 0,26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369085 |
Einbautiefe | 69 mm |
Bemessungsstrom | 63 A |
Bemessungsspannung | 440 V |
Breite in Teilungseinheiten | 3 |
Anzahl der Kontakte als Schließer | 3 |
Schaltfunktion | Ausschalter |
Farbe der Kalotte | grau |
Kurzbeschreibung | SD203/63 Lasttrennschalter 3P, 63A |
