Abbildung ähnlich

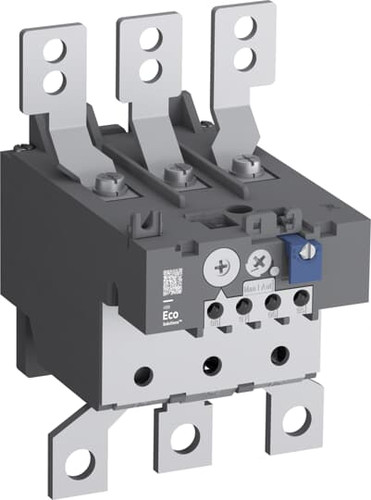

01515734 ABB TA200DU-200 Thermisches Überlastrelais
TA200DU 200A
4013614286063
1SAZ421201R1006
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Thermische Überlastrelais TA200DU bieten zuverlässigen Schutz der angeschlossenen Motoren für Ströme bis zu 200 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
TA200DU werden direkt an Schütze AF190-AF205 angebaut, können aber auch separat auf einer Montageplatte montiert werden.
Thermische Überlastrelais sind dreipolig und lösen über Bimetall-Elemente aus. Der Motorenstrom fließt durch die Bimetall-Elemente und erwärmt sie sowohl direkt als auch indirekt. Entsteht eine Überlast (Über¬strom), verformen sich aufgrund der Wärmeentwicklung die Bimetall-Elemente. Dadurch löst das Relais aus und die Schaltstellungen der Kontakte verändern sich (95-96/97-98)
Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes.
TA200DU besitzen die Auslöseklasse 10A, sind temperaturkompensiert und phasenausfallempfindlich.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 1,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 150 - 200 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
| Kurzbeschreibung | TA200DU-200 Thermisches Überlastrelais Auslöseklasse 10A, 150-200A |
Weitere Empfehlungen für Sie:
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 110 - 150 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
01588422
ABB TA200DU-90-V1000 Therm. Überlastrelais
TA200DU-90-V100
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 66 - 90 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
01588423
ABB TA200DU-110-V1000 Therm. Überlastrelais
TA200DU-110-V10
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 110 - 80 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
01588424
ABB TA200DU-135-V1000 Therm. Überlastrelais
TA200DU-135-V10
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 100 - 135 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
01588425
ABB TA200DU-150-V1000 Therm. Überlastrelais
TA200DU-150-V10
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 110 - 150 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
01588426
ABB TA200DU-175-V1000 Therm. Überlastrelais
TA200DU-175-V10
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 130 - 175 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
01588427
ABB TA200DU-200-V1000 Therm. Überlastrelais
TA200DU-200-V10
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 150 - 200 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 66 - 90 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 110 - 80 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 100 - 135 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Wechsler | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 130 - 175 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
