Abbildung ähnlich

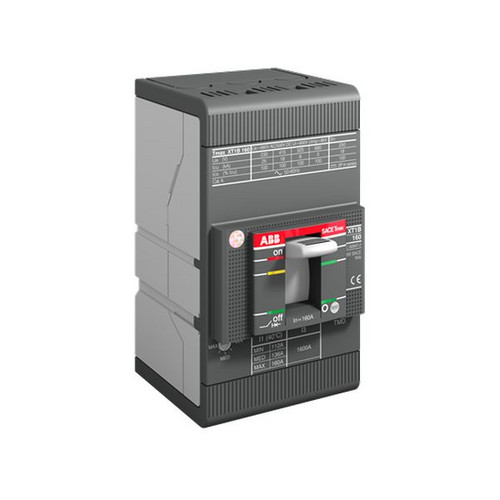

04603072 ABB XT1B 160 TMD 63-630 3p F F Kompaktleist.
XT1B 160 TMD 63-630 3p F F
8015644694470
1SDA066805R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),
Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 1,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 630 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 4.3 W |
| Kurzbeschreibung | XT1B 160 TMD 63-630 3p F F Kompaktleistungsschalter Tmax XT1 |
Weitere Empfehlungen für Sie:
04603073
ABB XT1B 160 TMD 80-800 3p F F Kompaktleist.
XT1B 160 TMD 80-800 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 800 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 4.8 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603074
ABB XT1B 160 TMD 100-1000 3p F F Kompaktlei.
XT1B 160 TMD 100-1000 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1000 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 7 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603075
ABB XT1B 160 TMD 125-1250 3p F F Kompaktlei.
XT1B 160 TMD 125-1250 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1250 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 10.7 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603066
ABB XT1B 160 TMD 16-450 3p F F XT1B 160 TMD
XT1B 160 TMD 16-450 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 450 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 1.5 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603067
ABB XT1B 160 TMD 20-450 3p F F XT1B 160 TMD
XT1B 160 TMD 20-450 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 450 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 1.8 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603068
ABB XT1B 160 TMD 25-450 3p F F XT1B 160 TMD
XT1B 160 TMD 25-450 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 450 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 2 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603069
ABB XT1B 160 TMD 32-450 3p F F XT1B 160 TMD
XT1B 160 TMD 32-450 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 450 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 2.1 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603070
ABB XT1B 160 TMD 40-450 3p F F XT1B 160 TMD
XT1B 160 TMD 40-450 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 450 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 2.6 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603071
ABB XT1B 160 TMD 50-500 3p F F XT1B 160 TMD
XT1B 160 TMD 50-500 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 500 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 3.7 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
04603076
ABB XT1B 160 TMD 160-1600 3p F F XT1B 160 TM
XT1B 160 TMD 160-1600 3p F F
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 690 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Ausführung des Betätigungselements | Knebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1600 A |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 15 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
