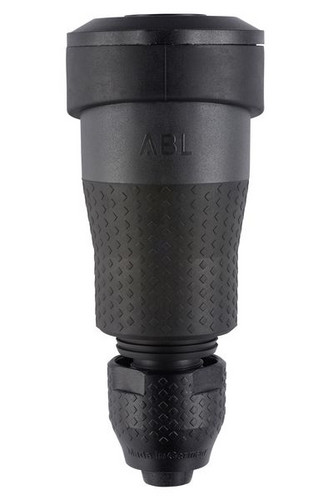

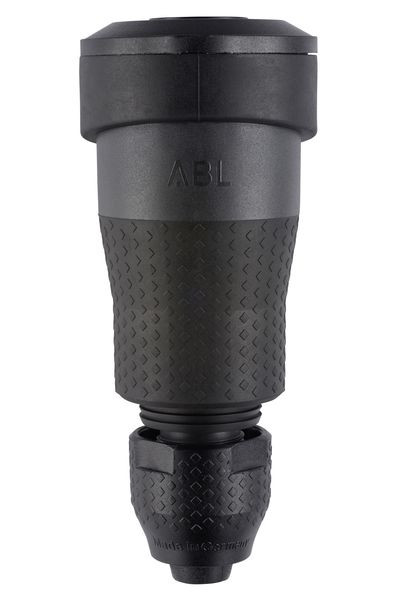

Artikelbild
Abbildung ähnlich
ABL

04616566
ABL 100000105 Pro Kuppl SK SV SA KD sw

100000105 4011721189215 100000105
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen
1.750 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Kupplung der Produktfamilie Professional nach SCHUKO Standard mit selbstschließendem Klappdeckel, ABL-Schnellverschluss und Spannungsanzeige besteht aus einer Kombination aus Elamid und einer Gummi (TPE) 2K Technologie. Die Kupplung ist Made in Germany.

Produktvorteile:

  • Kupplung mit selbstschließendem Klappdeckel und integrierter Spannungsanzeige
  • Belastbar bis 4 Tonnen – Hammerzeichen
  • Extrem robust, griffig, rutschfest und formstabil
  • Spritzwassergeschützt nach IP54 durch verschraubte Dichtung
  • ABL-Schnellverschluss
  • Großer Anschlussraum für Leitungen bis 2,5 mm2
  • Leitungsdurchmesser von 6 - 12 mm

Einfaches und komfortables Anschließen durch

  • unverlierbare Kappenbefestigungsschraube
  • geöffnete Anschlussschrauben und
  • aus einer Richtung und mit einem einzigen Schraubendreher anschließbare Schrauben

Use Case:

  • Für den Einsatz unter erschwerten Bedingungen
  • Für höchste mechanische Beanspruchungen in trockenen, feuchten und nassen Räumen sowie im Freien, z. B. auf Baustellen und in landwirtschaftlichen Betrieben

Merkmale

Schutzart (IP) IP54
Polzahl 2
Verpackungseinheit 10
Verpackungseinheit 1750
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Nennstrom 16 A
Nennspannung 250 V
Farbe schwarz
Werkstoffgüte Thermoplast
Werkstoff Kunststoff
Anschlusstechnik Schraubklemme
Steckrichtung gerade
Für "erschwerte Bedingungen" (nach VDE) ja
Kurzbeschreibung Professional connector, SCHUKO, Elamid-2K, black, self-closing hinged lid, quick-release mechanism, voltage indicator, IP54, Type 1590
Ausführung Kupplung CEE 7/3 (Typ F)
Halogenfrei ja
RAL-Nummer 9005
Mit Spannungsanzeige ja
Mit Schnellverschluss ja
eClass 11.0 - Klasse 27440521
UNSPSC 14.0801 - Klasse 39121406

Anhänge

icon
Datei
pdb_TechnischesDatenblatt_1530_1590_Professional_SCHUKO.pdf (511.49 KB)
icon
Datei
pdb_TechnischesDatenblatt_1530_1590_Professional_SCHUKO_EN.pdf (506.35 KB)
icon
Datei
pdb_TechnischesDatenblatt_1530_1590_Professional_SCHUKO_FR.pdf (507.09 KB)
icon
Datei
pdb_TechnischesDatenblatt_1530_1590_Professional_SCHUKO_NL.pdf (505.69 KB)
