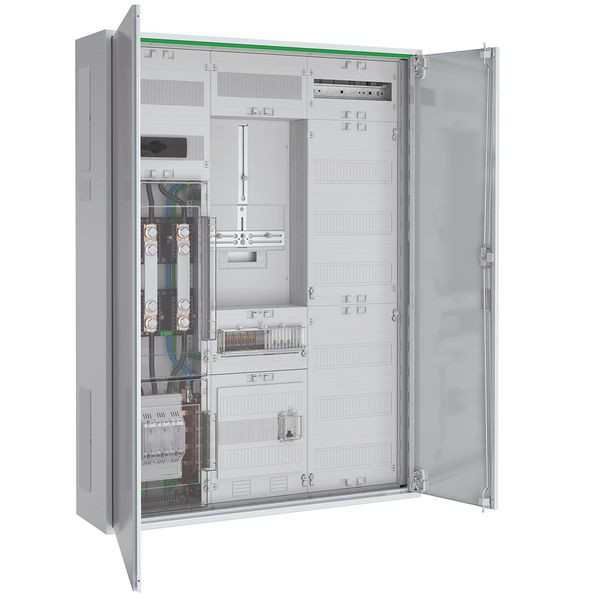

Artikelbild
Abbildung ähnlich
ABN

02463627
ABN ABNRS307X0141 Wandlerschrank 100A Münche

ABNRS307X0141 4015153888036 ABNRS307X0141
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wandlermessschrank 100 A Dauerstrom nach TAB Stadtwerke München bestehend aus: Zählerschrank schutzisoliert in IP44, 2x NAR mit 40 mm Sammelschienensystem 12x5 mm bestückt mit NH00 Unterteil mit Klarsichtabdeckung und N/PE Anschluss, 5x Sammelschienenklemme 35 mm², Steuersicherung 1x LS 1p B10 25kA, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x300 mm mit Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x150 mm 12 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB SWM, 1x 3-Punkt Zählerplatz 450 mm, Kommunikations-/Verteilerfeld nach TAB SWM inkl. 7-poliger Steuerleitungsklemmen und RJ45 Schnittstellen

Merkmale

Schutzart (IP) IP44
Breite 800 mm
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 49,98
Gewichtseinheit KG
Gewichtbezugsmenge 1
Kurzbeschreibung Wandlerschrank 100A BH7 5p TAB SW München Zu(NAR)=NH00 Unterteil auf SaS, Ab(AAR)=LTS 125A
Montageart Aufputz
Farbe weiß
Ausführung 1-stöckig
Höhe 1100 mm
Tiefe 210 mm
RAL-Nummer 9016
Einbautiefe 200 mm
Bemessungsstrom 100 A
Anzahl der Felder 3
Einbauhöhe 1050 mm
Einbaubreite 750 mm
Werkstoff Stahl
Anzahl der Verteilerreihen 2
Anzahl der Zählerplätze 1
Unterer Anschlussraum mit Sammelschiene 5-polig
eClass 11.0 - Klasse 27142418
UNSPSC 14.0801 - Klasse 39121301
