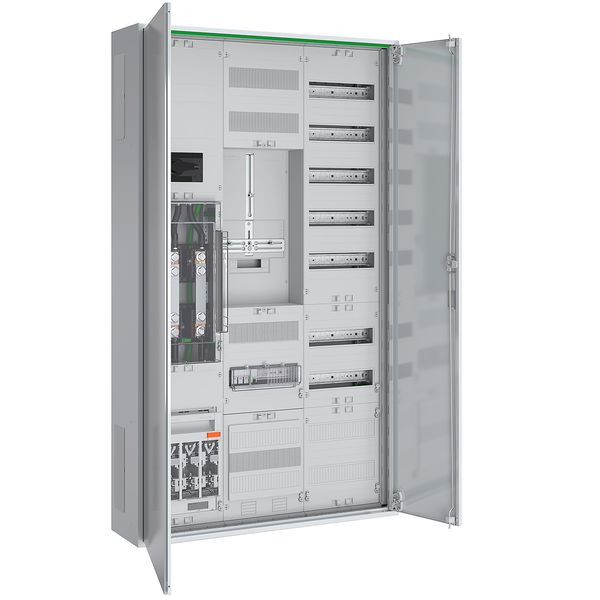

Artikelbild
Abbildung ähnlich
ABN

02455519
ABN ABNRS309X0482 Wandlerschrank 200A SYNA

ABNRS309X0482 4015153860407 ABNRS309X0482
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wandlermessschrank 200 A Dauerstrom nach TAB Syna bestehend aus: Zählerschrank Schutzisoliert IP44, 2x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH1 Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm²,1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm,1x AAR BxH 250x450 mm mit Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x Sicherungshalter TeSys 3p 32A für Sicherungsgröße 10x38 mm, Steuersicherung 1x LS 1p B6 25kA und Wandler-Trennklemmen nach TAB Syna, 1x 3-Punkt Zählerplatz 450 mm, Verteilerfeld 5-reihig mit 60 TE und PE-/N-Steckklemmen, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Merkmale

Schutzart (IP) IP44
Breite 800 mm
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 60,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Aufputz
Farbe weiß
Ausführung 1-stöckig
Höhe 1400 mm
Tiefe 210 mm
RAL-Nummer 9016
Einbautiefe 200 mm
Bemessungsstrom 200 A
Anzahl der Felder 3
Einbauhöhe 1350 mm
Einbaubreite 750 mm
Werkstoff Kunststoff
Anzahl der Verteilerreihen 7
Anzahl der Zählerplätze 1
Unterer Anschlussraum mit Sammelschiene 5-polig
Kurzbeschreibung Wandlerschrank 200A TAB SYNA 5-polig, Zu=NH1, AB=LA 250A
eClass 11.0 - Klasse 27142418
UNSPSC 14.0801 - Klasse 39121301
