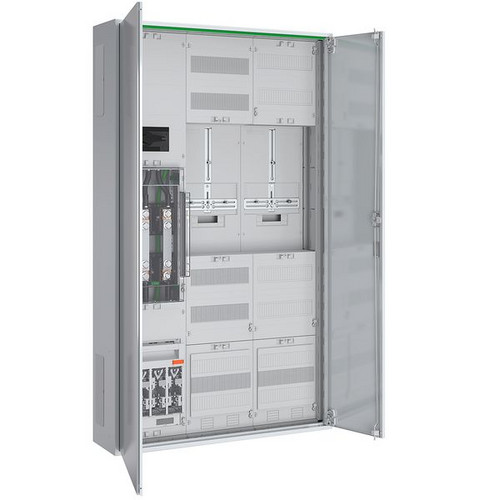

Artikelbild
Abbildung ähnlich
ABN

02455522 ABN ABNRS309X0682 Wandlerschrank 200A BW

ABNRS309X0682 4015153860438 ABNRS309X0682
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wandlermessschrank 200 A Dauerstrom nach TAB Netze-BW bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschienensystem 2x12x5 mm bestückt mit NH1-Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x450 mm mit Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB Netze-BW, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Merkmale

Schutzart (IP) IP44
Breite 800 mm
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 61,55
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Aufputz
Farbe weiß
Ausführung 1-stöckig
Höhe 1400 mm
Tiefe 210 mm
RAL-Nummer 9016
Einbautiefe 200 mm
Bemessungsstrom 200 A
Anzahl der Felder 3
Einbauhöhe 1350 mm
Einbaubreite 750 mm
Werkstoff Kunststoff
Anzahl der Zählerplätze 2
Unterer Anschlussraum mit Sammelschiene 5-polig
Kurzbeschreibung Wandlerschrank 200A TAB Netze-BW 5-polig, Zu=NH1, AB=LA 250A
