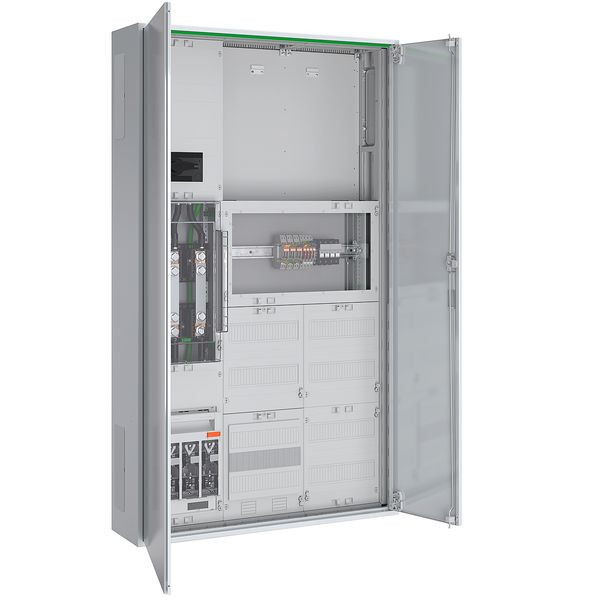

Artikelbild
Abbildung ähnlich
ABN

02455527 ABN ABNRS309X1232 Wandlerschrank 200A Westn.

ABNRS309X1232 4015153860476 ABNRS309X1232
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wandlermessschrank 200 A Dauerstrom nach TAB Westnetz bestehend aus: Zählerschrank Schutzisoliert IP44, 2x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH1 Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm²,1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm,1x AAR BxH 250x450 mm mit Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 500x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x Sicherungshalter TeSys 3p 32A für Sicherungsgröße 10x38 mm, Steuersicherung 1x Sicherungshalter TeSys 1p 25A für Sicherungsgröße 10x38 mm und Wandler-Trennklemmen nach TAB Westnetz, mit Grundplatte für bauseitige Zählerwechselplatte BxH 500x450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Merkmale

Schutzart (IP) IP44
Breite 800 mm
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 59,69
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Aufputz
Farbe weiß
Ausführung 1-stöckig
Höhe 1400 mm
Tiefe 210 mm
RAL-Nummer 9016
Mit Montageplatte ja
Einbautiefe 200 mm
Bemessungsstrom 200 A
Anzahl der Felder 2
Einbauhöhe 1350 mm
Einbaubreite 750 mm
Werkstoff Kunststoff
Unterer Anschlussraum mit Sammelschiene 5-polig
Kurzbeschreibung Wandlerschrank 200A TAB Westnetz 5-polig, Zu=NH1, AB=LA 250A
