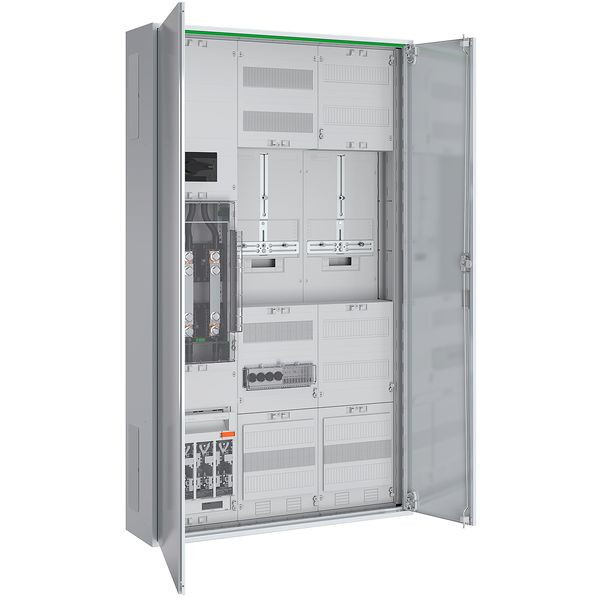

Artikelbild
Abbildung ähnlich
ABN

02458265
ABN ABNRS309X1382 Wandlerschrank 200A BH9

ABNRS309X1382 4015153879799 ABNRS309X1382
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wandlermessschrank 200 A Dauerstrom nach TAB TEN bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschienensystem 2x12x5 mm bestückt mit NH1 Trenner und N-Anschluss, 4x Sammelschienenklemme 120 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x450 mm mit Lasttrennschalter 4-polig 250 A, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x D01 3-polig, Steuersicherung 1x D01 1-polig und Wandler-Trennklemmen nach TAB Mitteldeutschland, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Merkmale

Schutzart (IP) IP20
Breite 800 mm
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 60,76
Gewichtseinheit KG
Gewichtbezugsmenge 1
Farbe grau
Ausführung 2-stöckig
Höhe 1400 mm
RAL-Nummer 9003
Anzahl der Verteilerreihen 2
Anzahl der Zählerplätze 2
Unterer Anschlussraum mit Klemmen
Kurzbeschreibung Wandlerschrank 200A BH9 TAB TEN 5p, Zu=NH1, Ab=LTR 250A, m.V., APZ
eClass 11.0 - Klasse 27142419
UNSPSC 14.0801 - Klasse 39121301
Montageart Aufputz
Tiefe 210 mm
Einbautiefe 200 mm
Bemessungsstrom 200 A
Anzahl der Felder 3
Einbauhöhe 1350 mm
Einbaubreite 750 mm
Werkstoff Stahl
