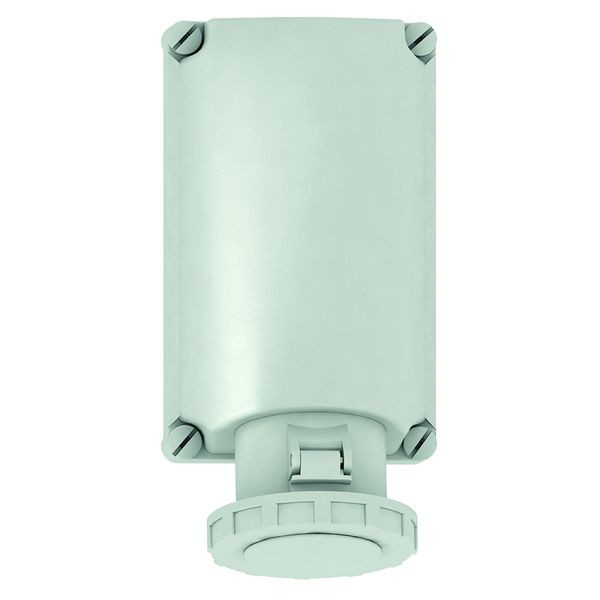

Abbildung ähnlich
03565161 BALS 110140 Wandsteckdose 125A5P50 AC 1
110140
4024941966450
110140
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose TE
125A 5p (3P+N+PE) >50V AC (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67
Technische Kennfarbe: grau RAL 7035
Gehäusegröße: 260x160 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: 1xM50 von oben
Gerätefarbe: Klappdeckel grau RAL 7035, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 332 mm, Gerätebreite: 160 mm, Gerätetiefe: 168 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Gewicht | 2,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 125 A |
| Anschlusstechnik | Schraubklemme |
| Uhrzeit-Stellung | 1 h |
| Kennfarbe | grau |
| Spannung nach EN 60309-2 | sonstige |
| Ausführung | Aufputz |
| Befestigungsart | innenliegende Befestigung |
| RAL-Nummer | 7035 |
| Kabeleinführung | Verschraubung |
| Isolierter Einbau | ja |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Wandsteckdose TE 125A 5p >50V AC 1h, IP67 |
