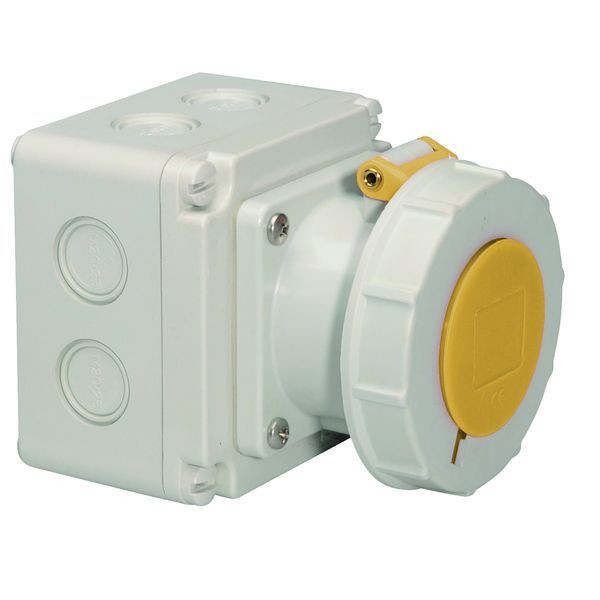

Abbildung ähnlich
03565195 BALS 110566 Wandsteckdose 16A5P110 4H
110566
4024941938631
110566
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose QUICK-CONNECT TE
16A 5p (3P+N+PE) 110V (57/100 - 75/130V~) 4h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Gehäusegröße: 102x102 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: 3 Seiten je 2x M20/25, 1 Seite je 1x M20/25
Gerätefarbe: Klappdeckel gelb RAL 1012, Gehäuse grau RAL 7035
Gerätehöhe: 102 mm, Gerätebreite: 102 mm, Gerätetiefe: 125 mm
Sonstige technische Eigenschaften: Alle Kabeleinführungen sind zum Ausbrechen
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,38 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| Ausführung | Aufputz |
| Befestigungsart | innenliegende Befestigung |
| RAL-Nummer | 1012 |
| Kabeleinführung | Verschraubung |
| Isolierter Einbau | ja |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
