Abbildung ähnlich
03565198 BALS 110569 Wandsteckdose 32 3 110 4H
110569
4024941938662
110569
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

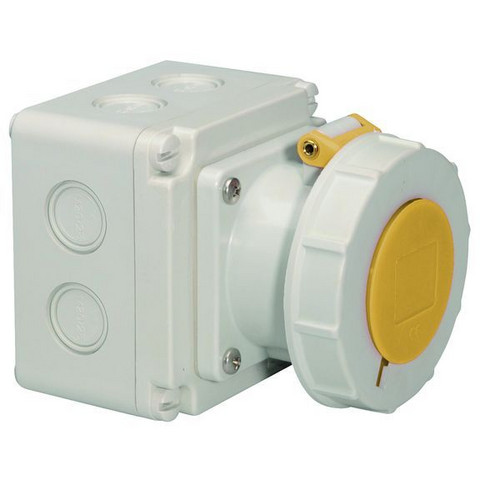

Wandsteckdose QUICK-CONNECT TE
32A 3p (2P+PE) 110V (100 - 130V~) 4h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Gehäusegröße: 102x102 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: 3 Seiten je 2x M20/25, 1 Seite je 1x M20/25
Gerätefarbe: Klappdeckel gelb RAL 1012, Gehäuse grau RAL 7035
Gerätehöhe: 102 mm, Gerätebreite: 102 mm, Gerätetiefe: 134 mm
Sonstige technische Eigenschaften: Alle Kabeleinführungen sind zum Ausbrechen
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,42 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | schraublose Klemme |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| Ausführung | Aufputz |
| Befestigungsart | innenliegende Befestigung |
| RAL-Nummer | 1012 |
| Kabeleinführung | Verschraubung |
| Isolierter Einbau | ja |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_110569_de.pdf, 737.25 KB)
Datei
(pdb_CE_Steckdosen_32A.pdf, 150.97 KB)
Datei
(pdb_DB_110569_de_CH.pdf, 1.95 MB)
Datei
(pdb_DB_110569_en_GB.pdf, 1.95 MB)
Datei
(pdb_DB_110569_en_PL.pdf, 1.95 MB)
Datei
(pdb_DB_110569_fr_FR.pdf, 1.95 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_200.pdf, 1.94 MB)
