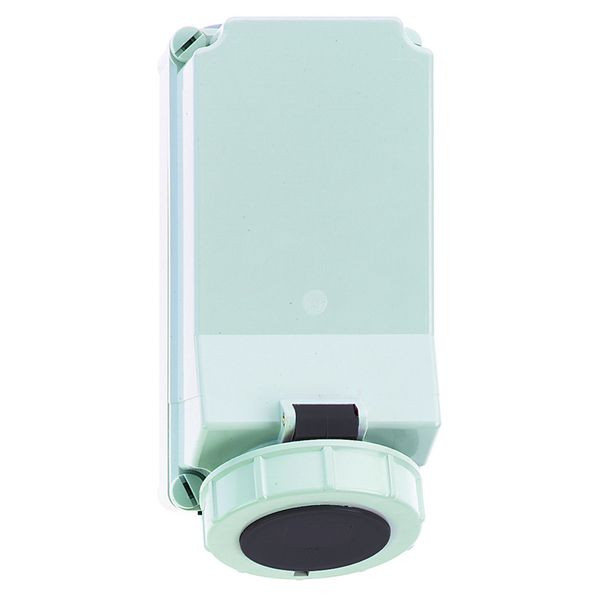

Abbildung ähnlich
03564081 BALS 11156 Wandsteckdose 32 4 500 7H
11156
4024941111560
11156
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose QUICK-CONNECT TE
32A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Gehäusegröße: 225x118 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: 2xM25 oben, 2xM25 unten
Gerätefarbe: Klappdeckel schwarz RAL 9005, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 260 mm, Gerätebreite: 118 mm, Gerätetiefe: 144 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen, einmal oben verschlossen, zweimal unten verschlossen
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,76 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | schraublose Klemme |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| Ausführung | Aufputz |
| Befestigungsart | innenliegende Befestigung |
| RAL-Nummer | 9005 |
| Kabeleinführung | Verschraubung |
| Isolierter Einbau | ja |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
