03565215 BALS 120158 Anbausteckdose 32A5P500 7H
120158
4024941103831
120158
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

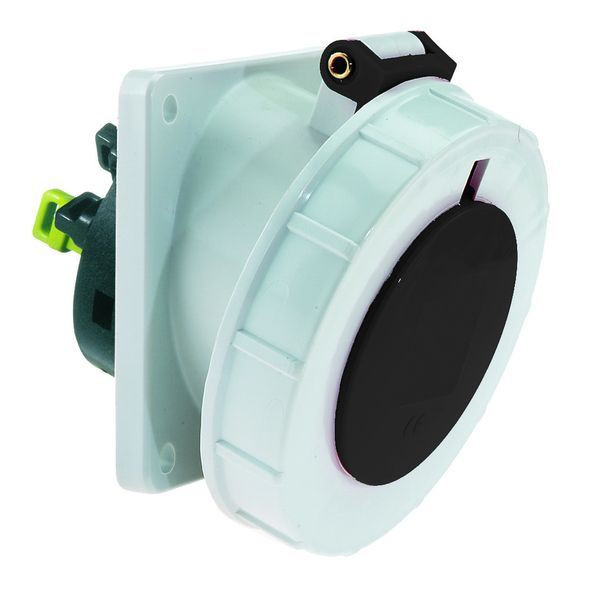

Anbausteckdose QUICK-CONNECT TE geneigt
32A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 110 mm, Gerätebreite: 101 mm, Gerätetiefe: 119 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 32 A |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 7 h |
Kennfarbe | schwarz |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
RAL-Nummer | 9005 |
Bohrlochabstand vertikal | 85 mm |
Bohrlochabstand horizontal | 77 mm |
Flanschmaß vertikal | 100 mm |
Flanschmaß horizontal | 92 mm |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TE geneigt 32A 5p 500V 7h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_120158_de.pdf, 743.13 KB)
Datei
(pdb_CE_Steckdosen_32A.pdf, 150.97 KB)
Datei
(pdb_DB_120158_de_CH.pdf, 747.93 KB)
Datei
(pdb_DB_120158_en_GB.pdf, 748 KB)
Datei
(pdb_DB_120158_en_PL.pdf, 747.95 KB)
Datei
(pdb_DB_120158_fr_FR.pdf, 748 KB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_287.pdf, 1.94 MB)
