Abbildung ähnlich
02582624 BALS 120274 Anbausteckdose geneig 63A 5p 400V
120274
4024941146845
120274
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

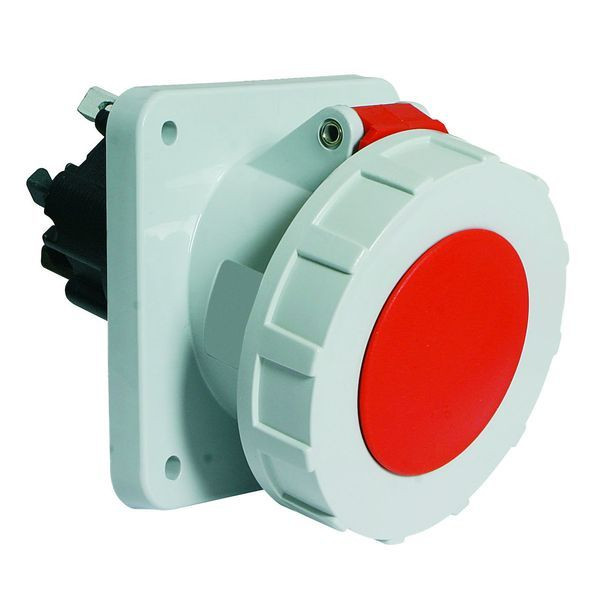

Anbausteckdose QUICK-CONNECT TE geneigt
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Rahmenklemmen und Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 120 mm, Gerätebreite: 111 mm, Gerätetiefe: 168 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 15°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,64 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Bohrlochabstand vertikal | 85 mm |
| Bohrlochabstand horizontal | 77 mm |
| Flanschmaß vertikal | 100 mm |
| Flanschmaß horizontal | 92 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_120274_de.pdf, 580.56 KB)
Datei
(pdb_CE_Steckdosen_63A.pdf, 150.61 KB)
Datei
(pdb_DB_120274_de_CH.pdf, 587.44 KB)
Datei
(pdb_DB_120274_en_GB.pdf, 587.5 KB)
Datei
(pdb_DB_120274_en_PL.pdf, 587.46 KB)
Datei
(pdb_DB_120274_fr_FR.pdf, 587.46 KB)
Datei
(pdb_60003506_BA_Wd_Ad_63A_QC_15.pdf, 1.49 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
