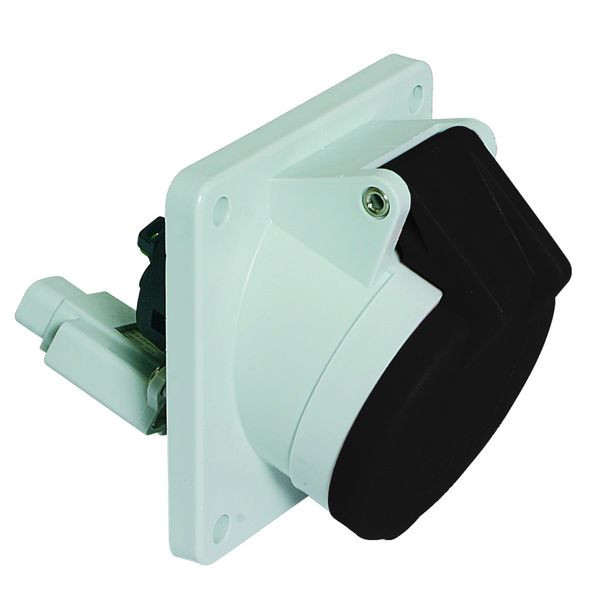

Abbildung ähnlich
03565235 BALS 120586 Anbausteckdose 16A4P500 7H
120586
4024941014748
120586
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT TE geneigt
16A 4p (3P+PE) 500V (480 - 500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 113 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Öffnerkontakt) ausgerüstet, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Schließerkontakt) ausgerüstet
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,16 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Bohrlochabstand vertikal | 70 mm |
| Bohrlochabstand horizontal | 70 mm |
| Flanschmaß vertikal | 85 mm |
| Flanschmaß horizontal | 85 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TE geneigt 16A 4p 500V 7h, IP44 |
