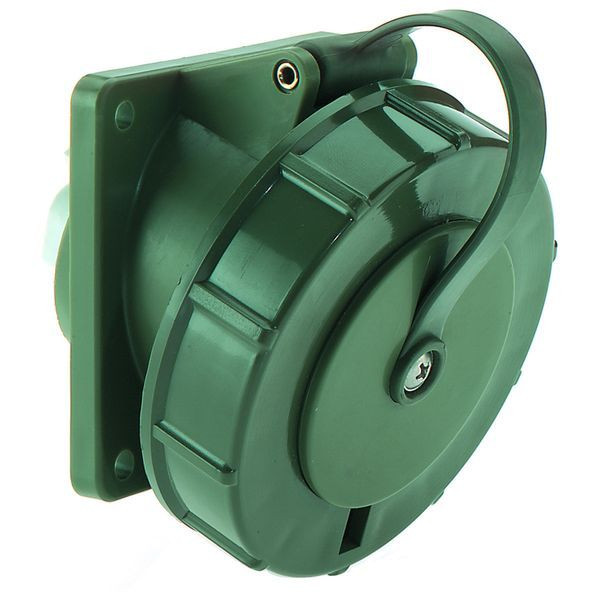

03564218 BALS 12086 Anbausteckdose 16A5P400 6H
12086
4024941120869
12086
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT TN geneigt
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Gehäuse grau RAL 7035
Gerätehöhe: 96 mm, Gerätebreite: 86,5 mm, Gerätetiefe: 103 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 001, Versorgungs-Nr.: 5935-12-363-6922
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,2 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 16 A |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Militärausführung | ja |
Uhrzeit-Stellung | 6 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
Bohrlochabstand vertikal | 70 mm |
Bohrlochabstand horizontal | 70 mm |
Flanschmaß vertikal | 85 mm |
Flanschmaß horizontal | 85 mm |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TN geneigt 16A 5p 400V 6h, IP67 |
