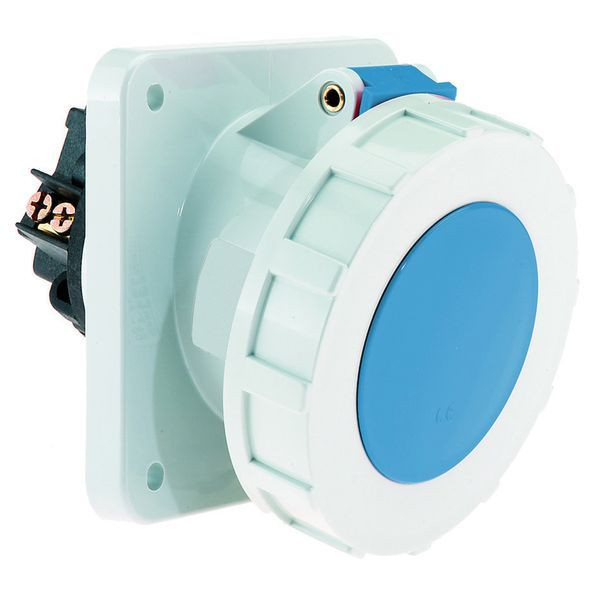

Abbildung ähnlich
03564224 BALS 12107 Anbausteckdose 125A5P230 9H
12107
4024941121071
12107
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose TE geneigt
125A 5p (3P+N+PE) 230V (120/208 - 144/250V~) 9h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel blau RAL 5015, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 135 mm, Gerätebreite: 125 mm, Gerätetiefe: 172 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 15°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 1,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| IEC-Stromstärke | 125 A |
| Uhrzeit-Stellung | 9 h |
| Werkstoff | Kunststoff |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| RAL-Nummer | 5015 |
| Bohrlochabstand vertikal | 90 mm |
| Bohrlochabstand horizontal | 90 mm |
| Flanschmaß vertikal | 114 mm |
| Flanschmaß horizontal | 114 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose TE geneigt 125A 5p 230V 9h, IP67 |
