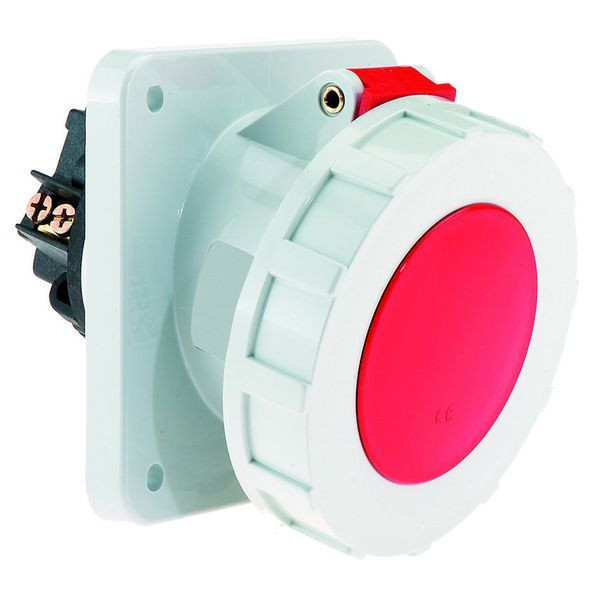

Abbildung ähnlich
03564230 BALS 12160 Anbausteckdose 63A5P400 6H
12160
4024941121606
12160
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose TE geneigt
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 125 mm, Gerätebreite: 114 mm, Gerätetiefe: 147 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 15°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,57 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Bohrlochabstand vertikal | 90 mm |
| Bohrlochabstand horizontal | 90 mm |
| Flanschmaß vertikal | 114 mm |
| Flanschmaß horizontal | 114 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
