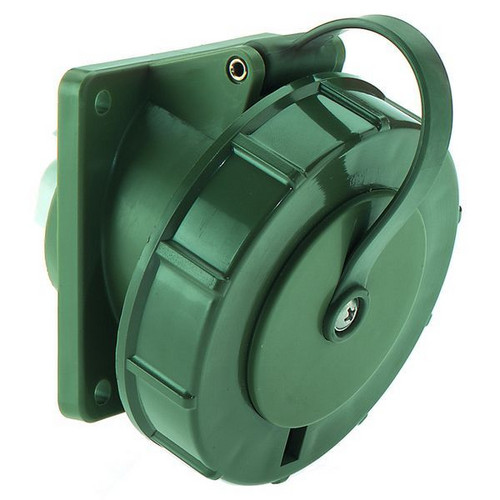

03564239 BALS 12264 Anbausteckdose 125A5P50 2H
12264
4024941122641
12264
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose TN geneigt
125A 5p (3P+N+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 134 mm, Gerätebreite: 125 mm, Gerätetiefe: 173 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 15°, Ein Pilotkontakt ist vorhanden, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 016, Versorgungs-Nr.: 5935-12-347-3942
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 1,04 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 125 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | abgewinkelt |
Militärausführung | ja |
Uhrzeit-Stellung | 2 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 50-500 V (>300-500 Hz) grün |
Bohrlochabstand vertikal | 90 mm |
Bohrlochabstand horizontal | 90 mm |
Flanschmaß vertikal | 114 mm |
Flanschmaß horizontal | 114 mm |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose TN geneigt 125A 5p >50V grün >300-500Hz 2h, IP67 |
