03564241 BALS 12280 Anbausteckdose 16A3P50 2H
12280
4024941122801
12280
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

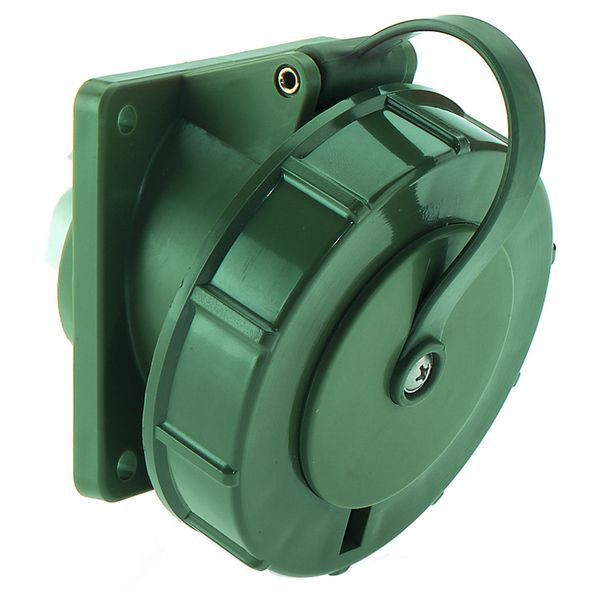

Anbausteckdose QUICK-CONNECT TN geneigt
16A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 85 mm, Gerätetiefe: 99 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 039, Versorgungs-Nr.: 5935-12-360-8224
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,16 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 16 A |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Militärausführung | ja |
Uhrzeit-Stellung | 2 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 50-500 V (>300-500 Hz) grün |
Bohrlochabstand vertikal | 70 mm |
Bohrlochabstand horizontal | 70 mm |
Flanschmaß vertikal | 85 mm |
Flanschmaß horizontal | 85 mm |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TN geneigt 16A 3p >50V grün >300-500Hz 2h, IP67 |
