Abbildung ähnlich
03564263 BALS 12407 Anbausteckdose 63 4 500 7H
12407
4024941124072
12407
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

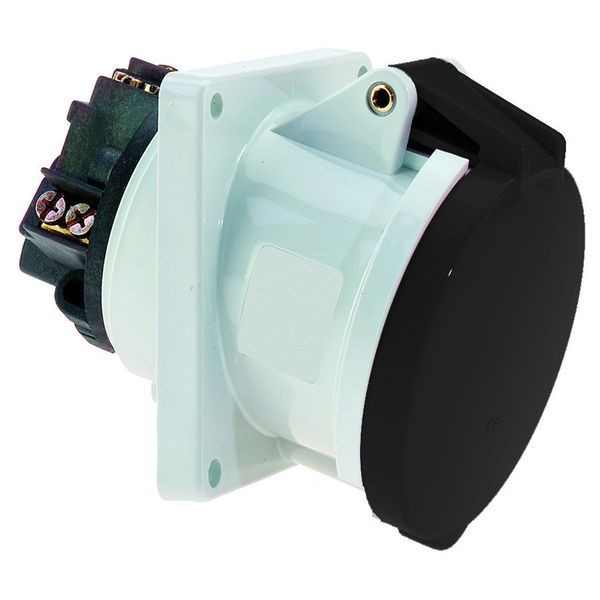

Anbausteckdose TE geneigt
63A 4p (3P+PE) 500V (480 - 500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 119 mm, Gerätebreite: 114 mm, Gerätetiefe: 148 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 15°
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,48 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Bohrlochabstand vertikal | 90 mm |
| Bohrlochabstand horizontal | 90 mm |
| Flanschmaß vertikal | 114 mm |
| Flanschmaß horizontal | 114 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose TE geneigt 63A 4p 500V 7h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_12407_de.pdf, 600.69 KB)
Datei
(pdb_CE_Steckdosen_63A.pdf, 150.61 KB)
Datei
(pdb_DB_12407_de_CH.pdf, 606.56 KB)
Datei
(pdb_DB_12407_en_GB.pdf, 606.59 KB)
Datei
(pdb_DB_12407_en_PL.pdf, 606.55 KB)
Datei
(pdb_DB_12407_fr_FR.pdf, 606.58 KB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_228.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
